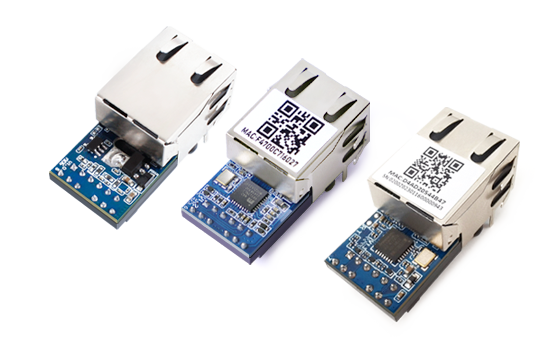

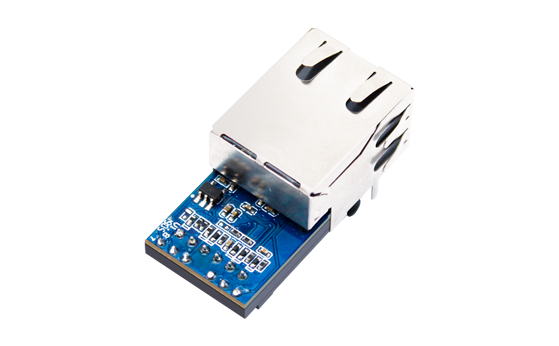

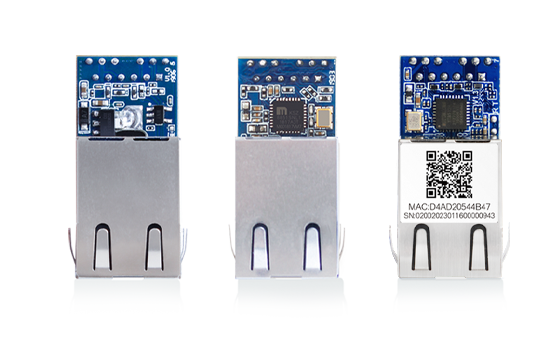

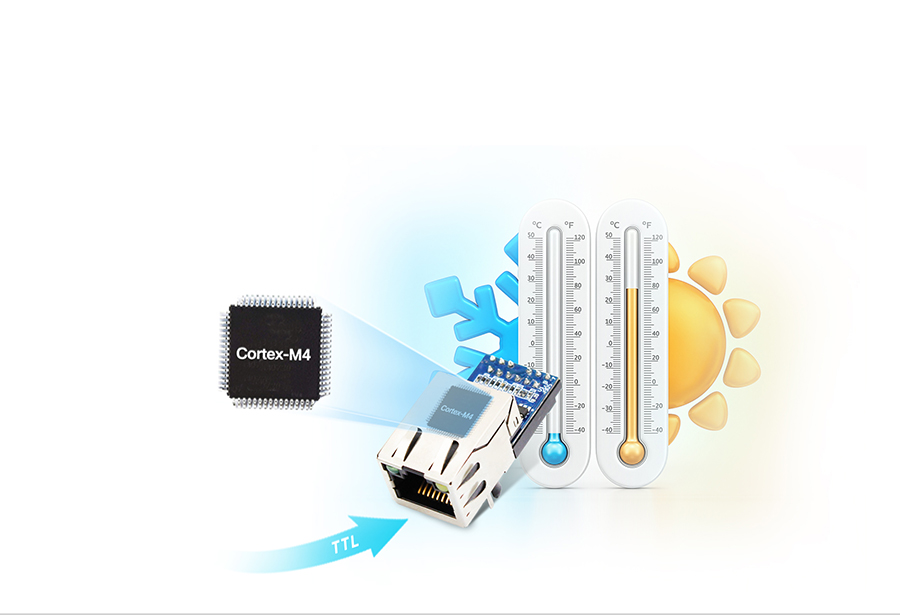

采用TI方案,搭载Cortex-M4处理器,信号处理更加高效、可靠
配备优化的TCP/IP协议栈,稳定可靠,快速实现数据双向透传

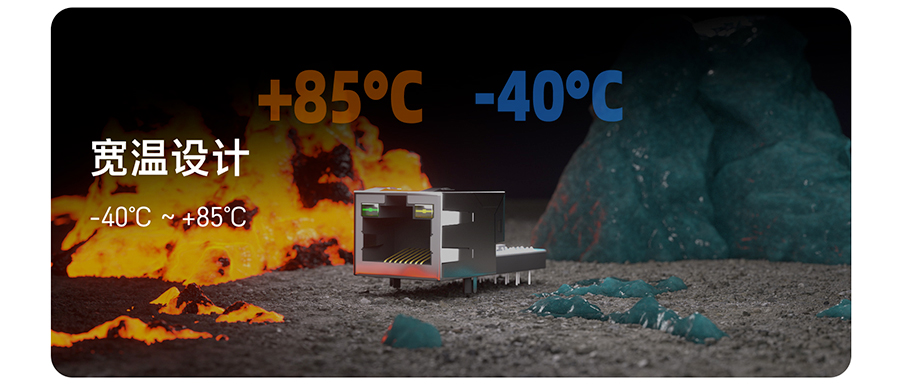

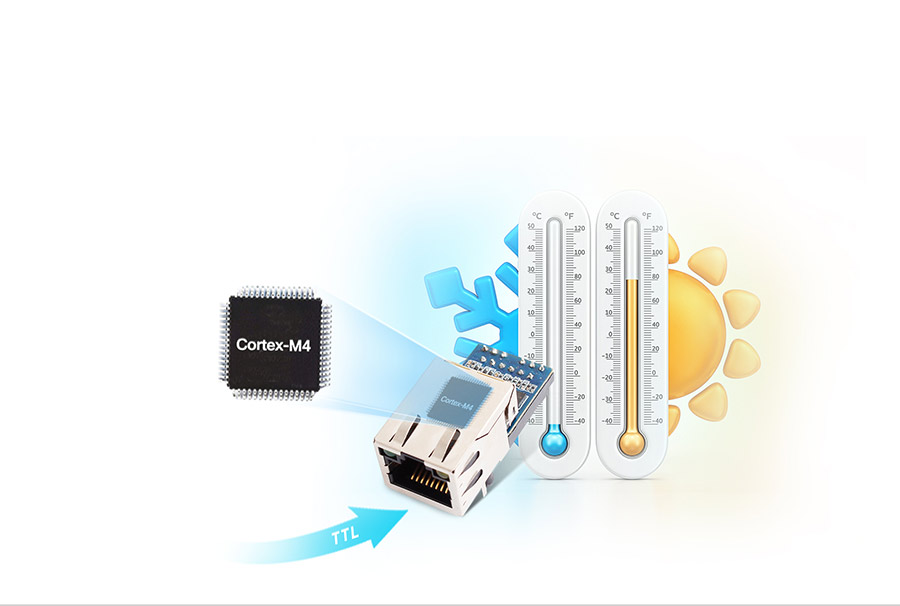

产品经过-40~85℃的高低温长期测试,7*24小时稳定性压力测试

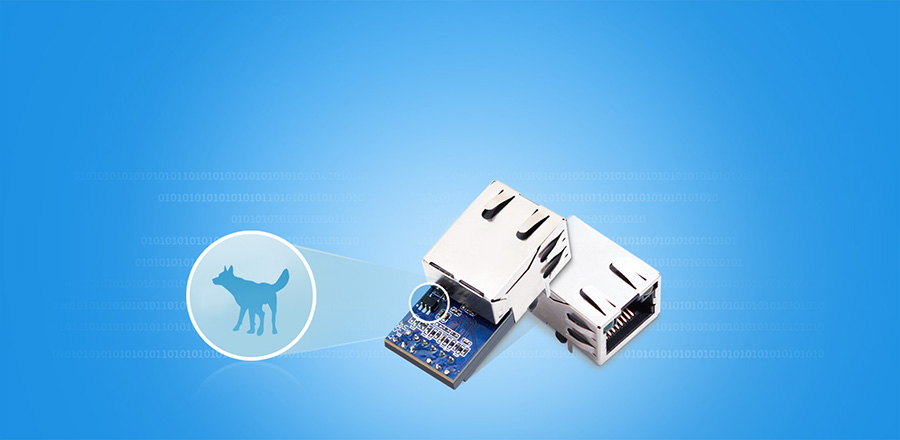

K7新增看门狗功能,确保设备24小时稳定运行、不宕机

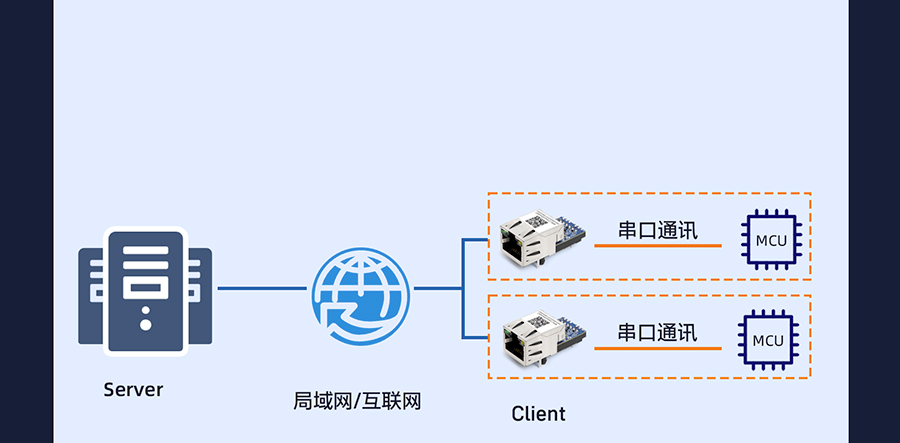

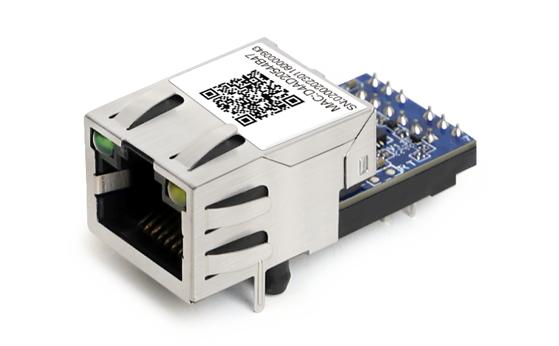

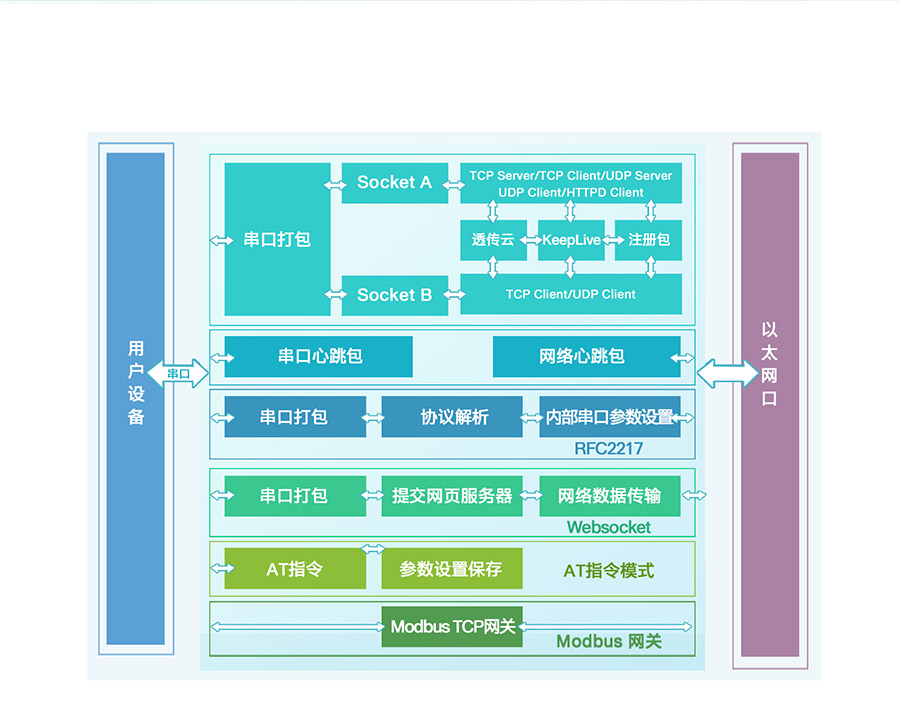

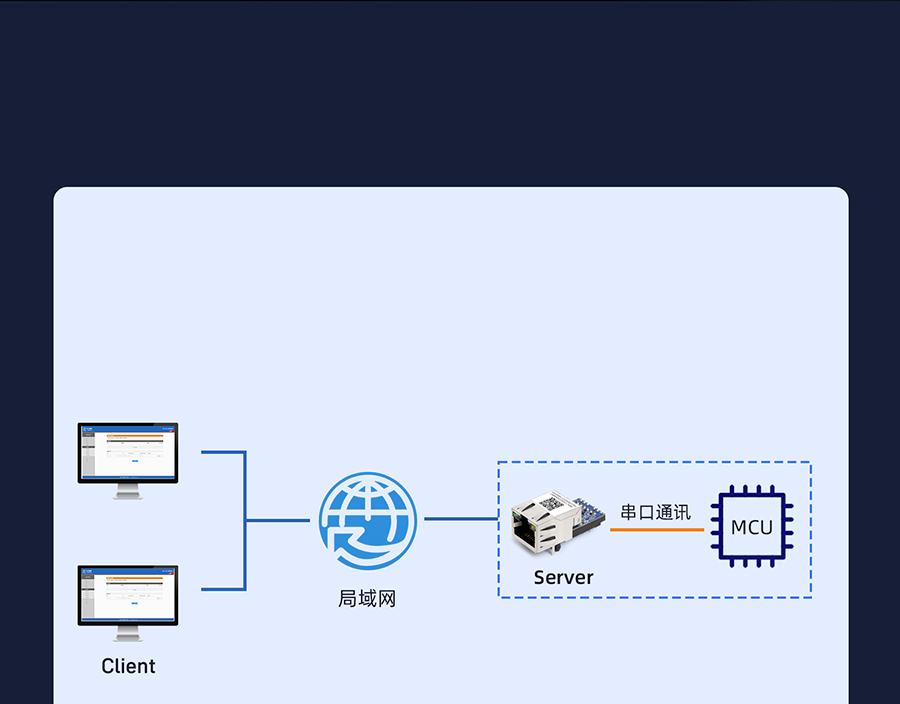

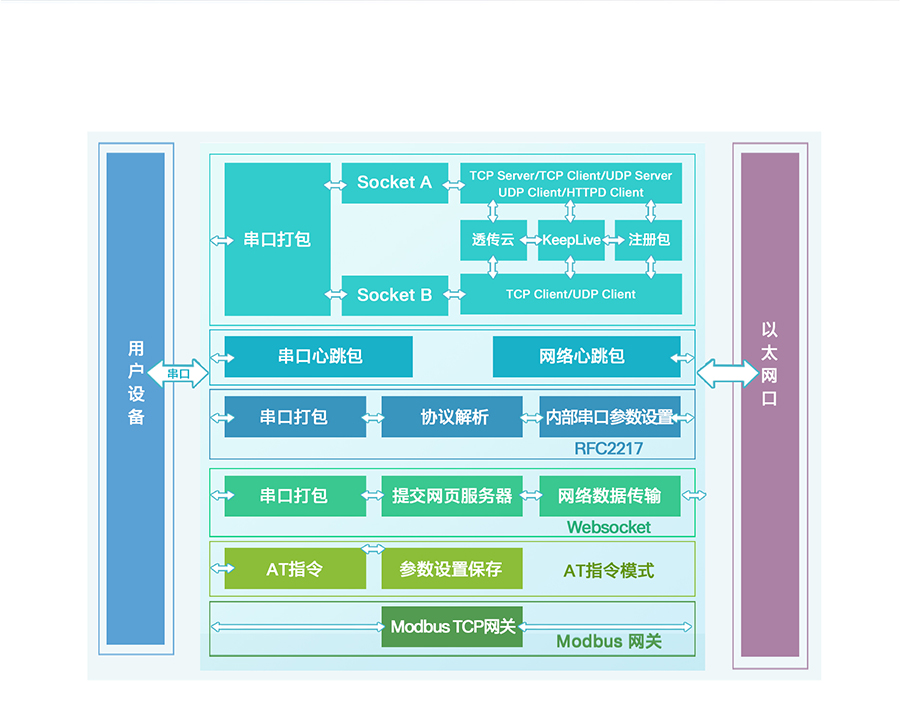

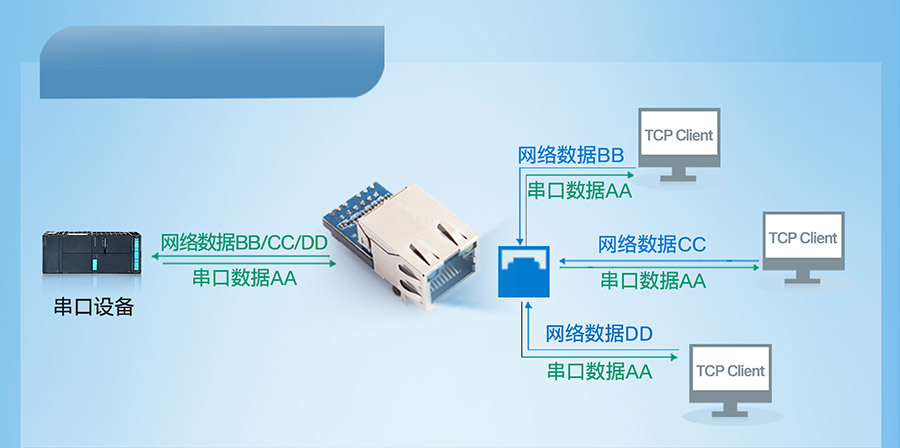

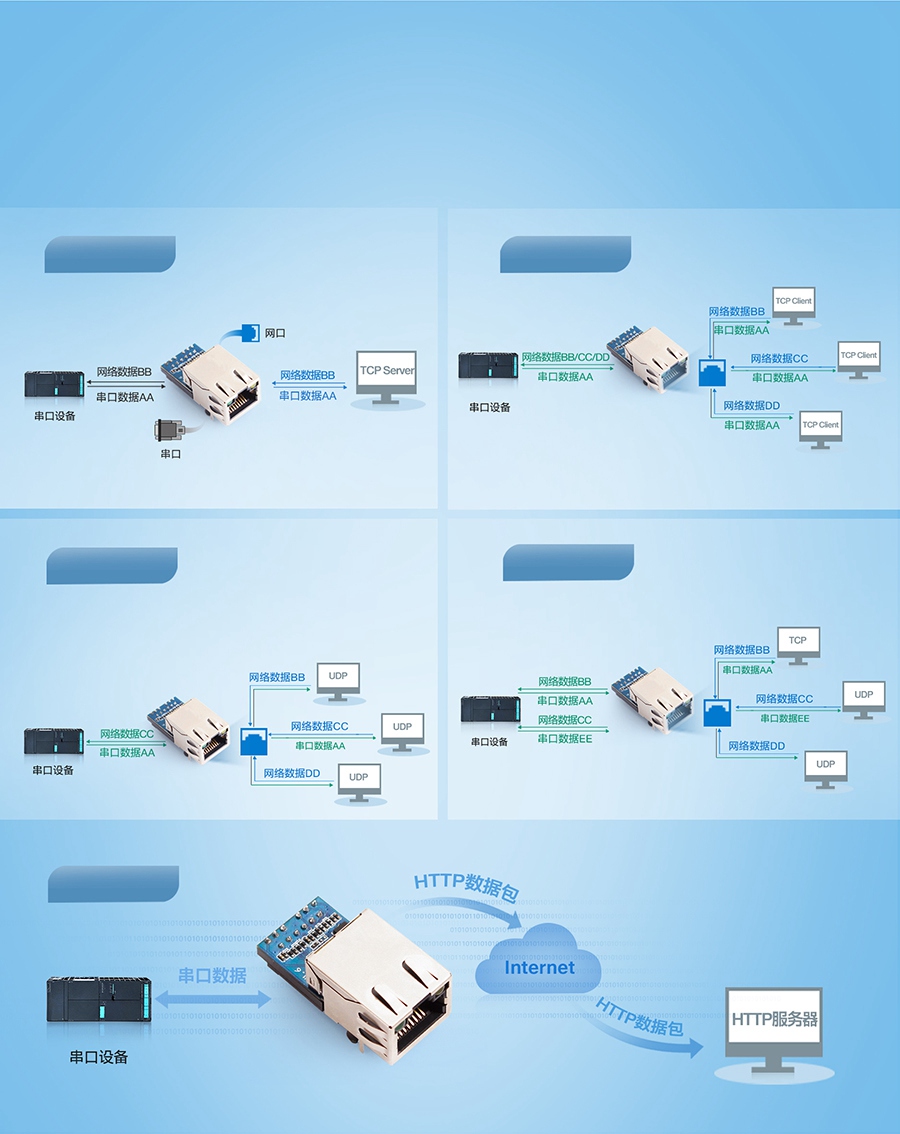

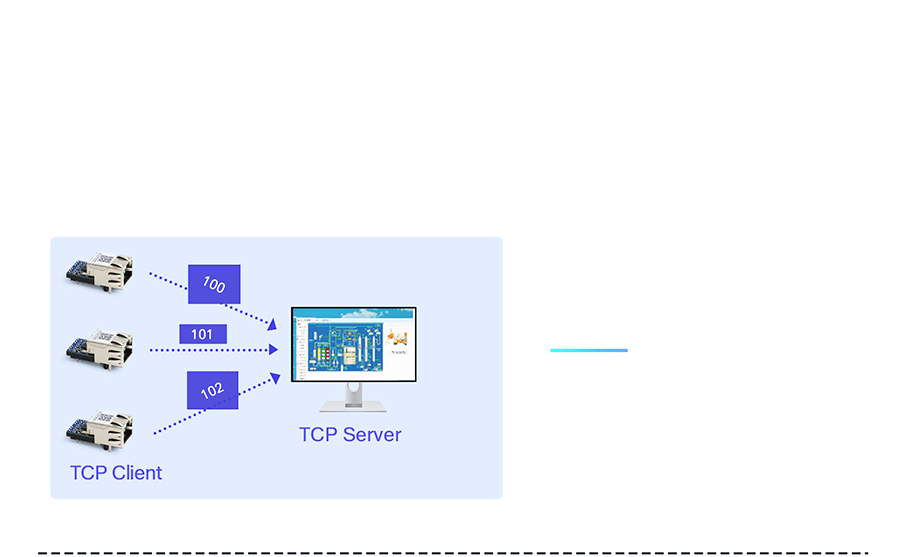

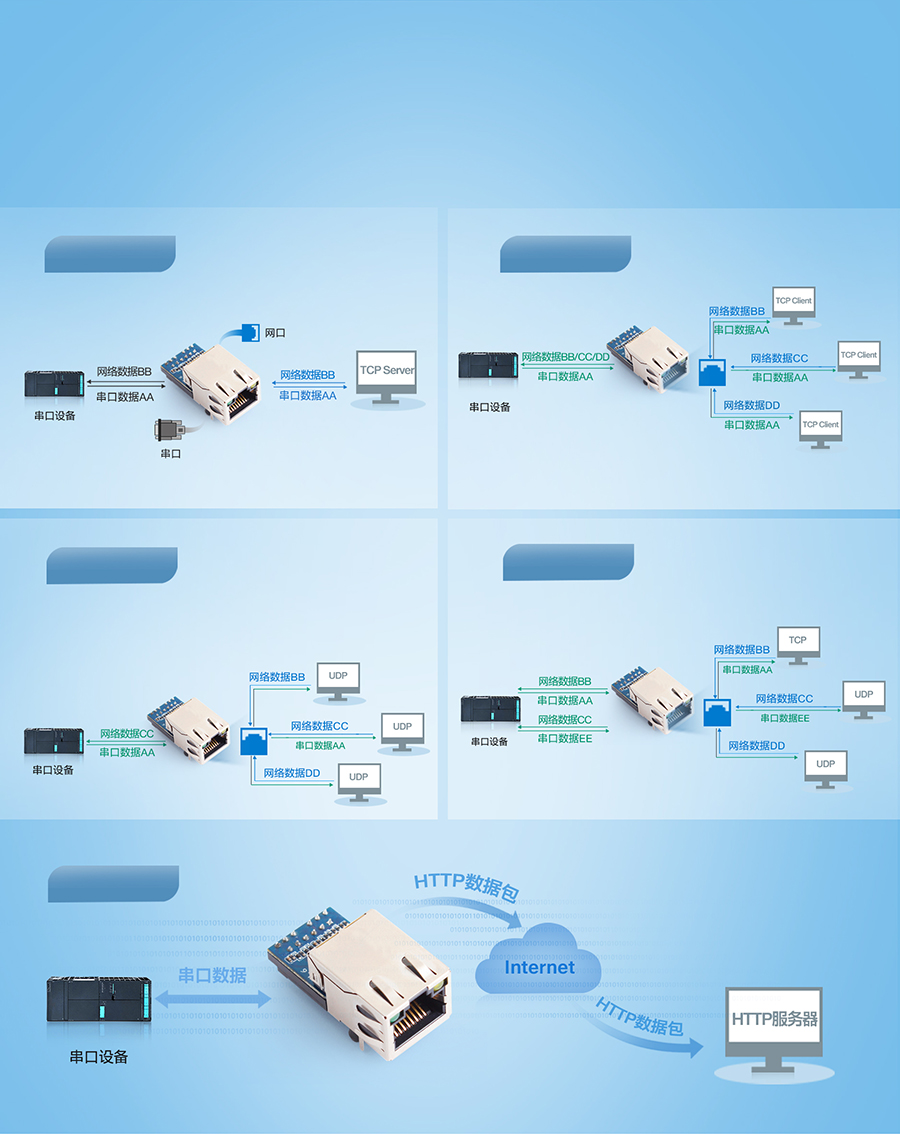

USR-K7 支持TCP Client、TCP Server、UDP Client、UDP Server、Httpd Client 等五种工作模式
只需简单配置,即可实现数据透传功能

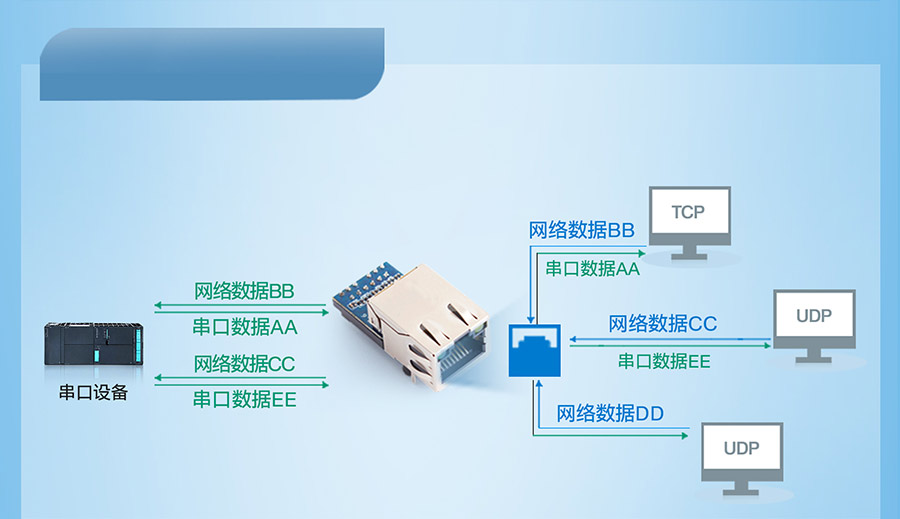

UDP Client是一种无连接的传输协议,该模式下,
USR-K7只会与目标IP的目标端口通讯

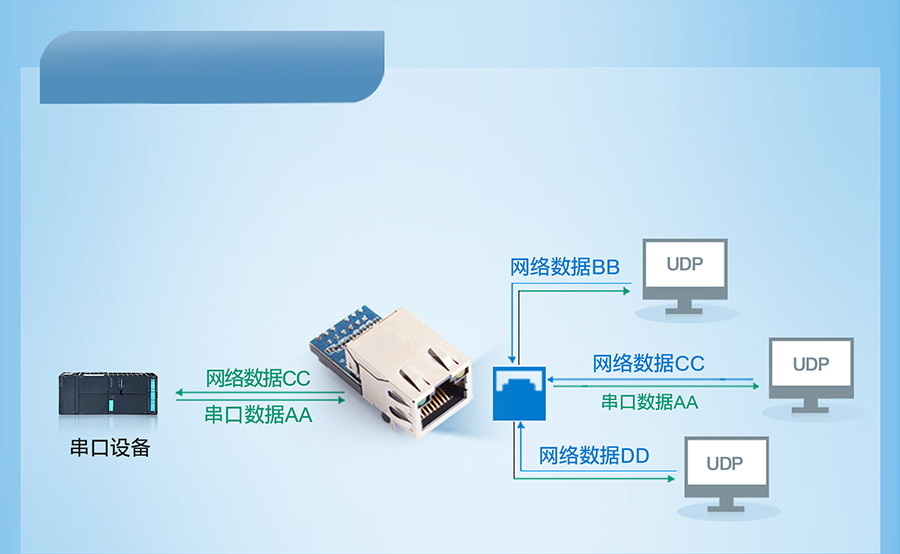

UDP Server模式下,串口接收的数据自动发送给
上一次通讯的网络目标

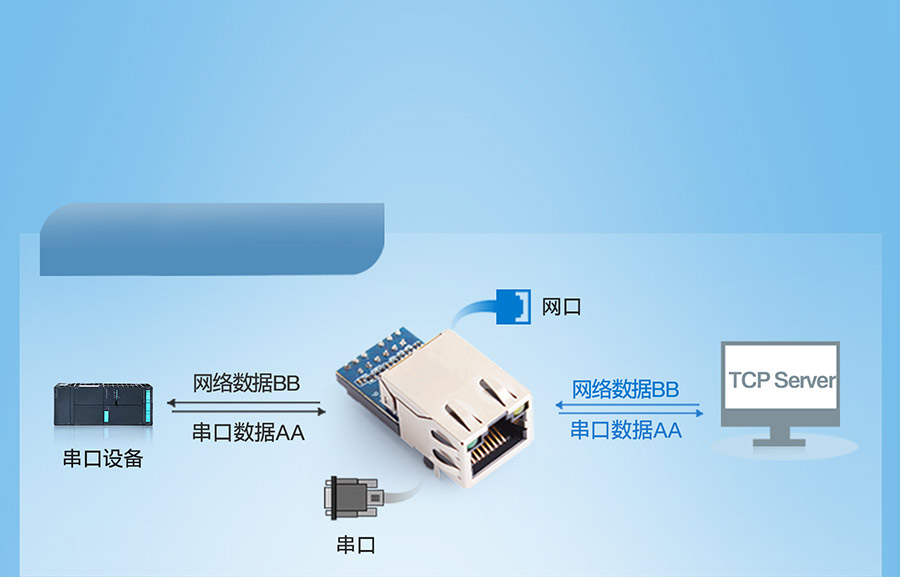

K7支持TCP Client、TCP Server、UDP Client、UDP Server、
Httpd Client 等五种工作模式只需简单配置,即可实现数据透传功能
UDP Client是一种无连接的传输协议,该模式下,
USR-K7只会与目标IP的目标端口通讯
UDP Server模式下,串口接收的数据自动发送给
上一次通讯的网络目标

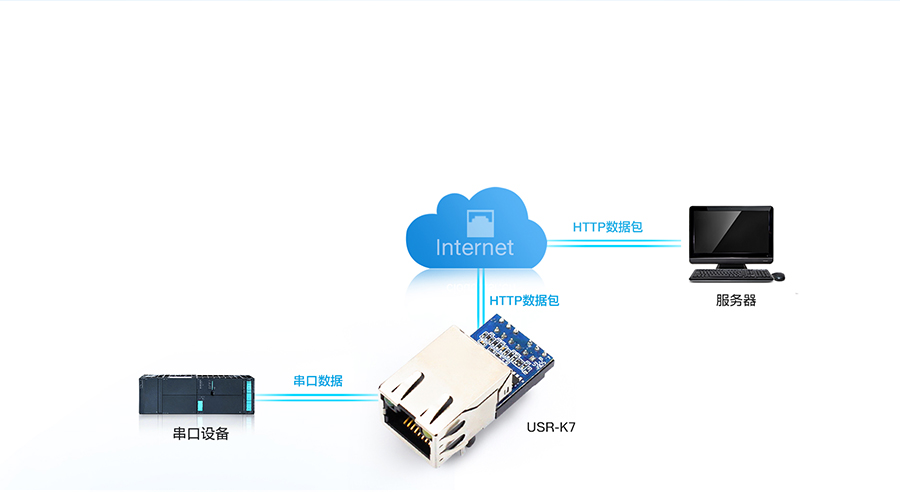

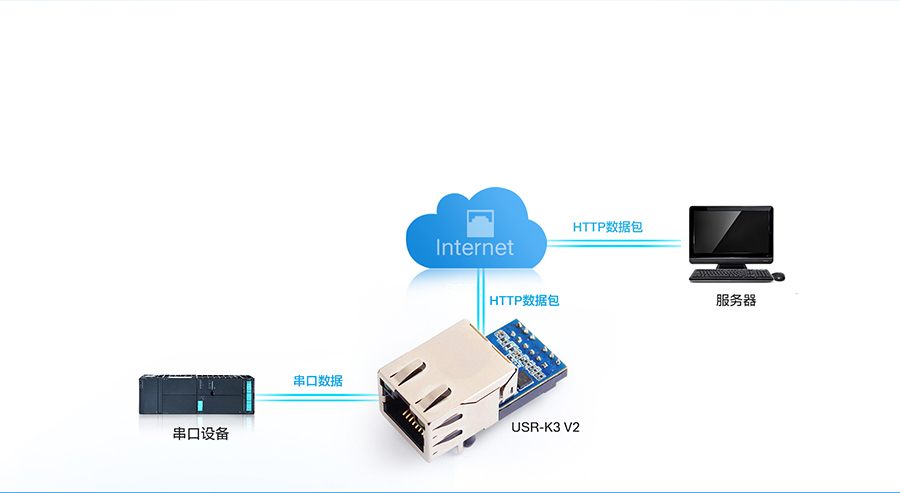

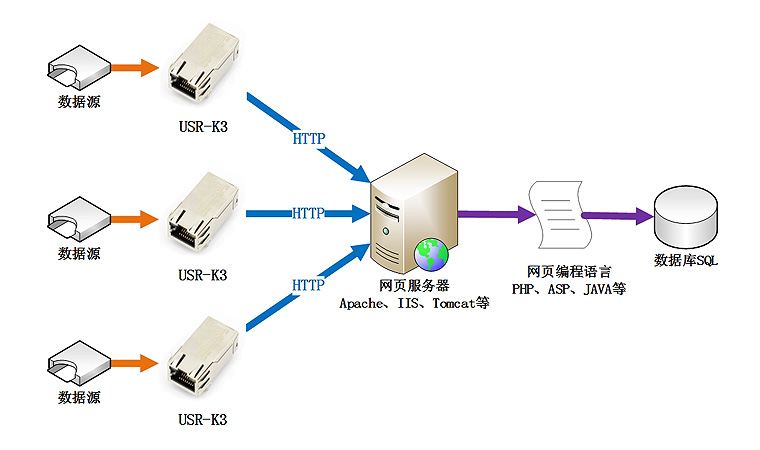

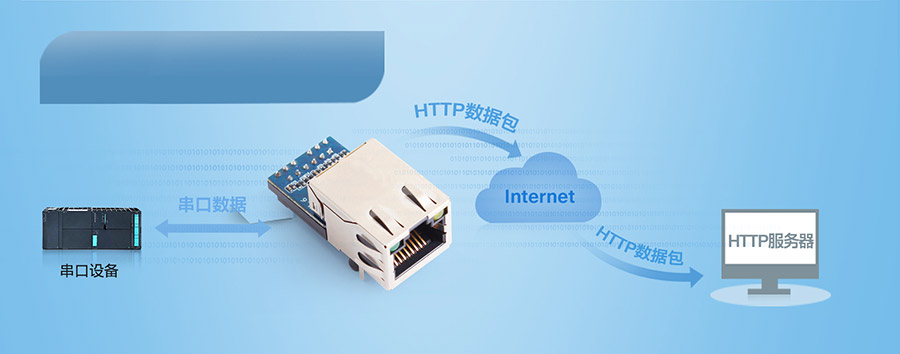

支持终端设备直接与网页服务器数据交互,无需考虑转换过程,
简单设置参数,即可快速实现串口向HTTP服务器的数据请求

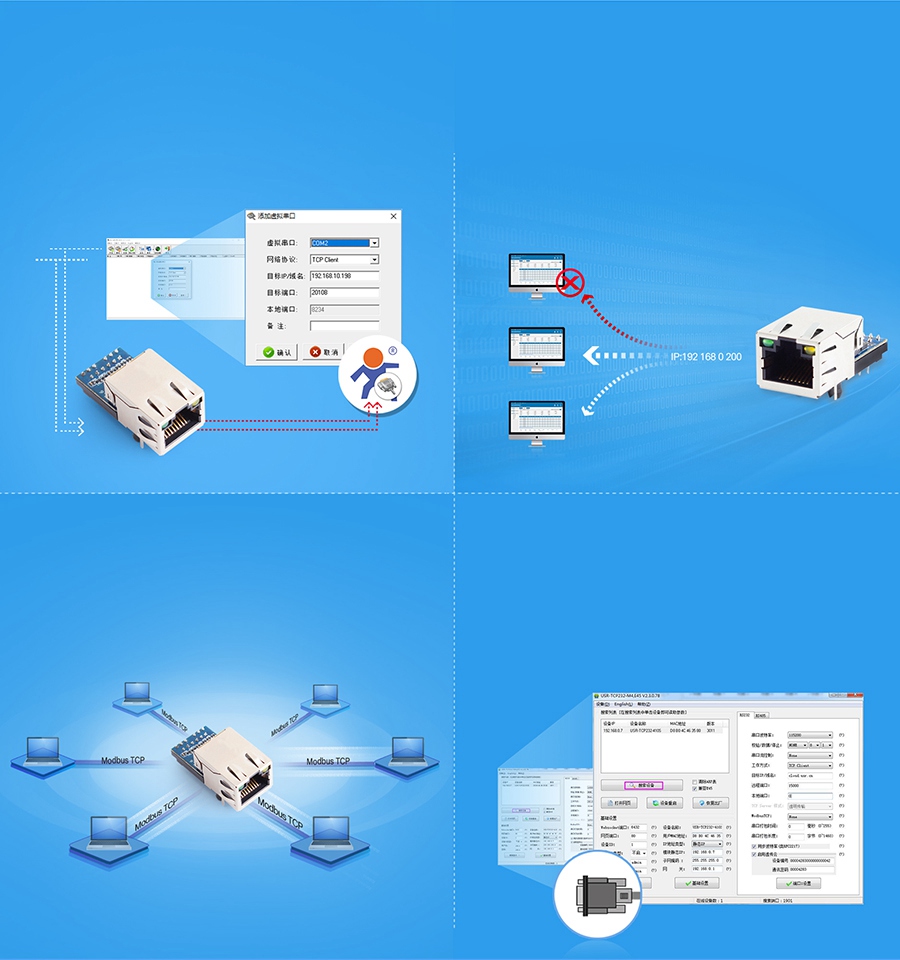

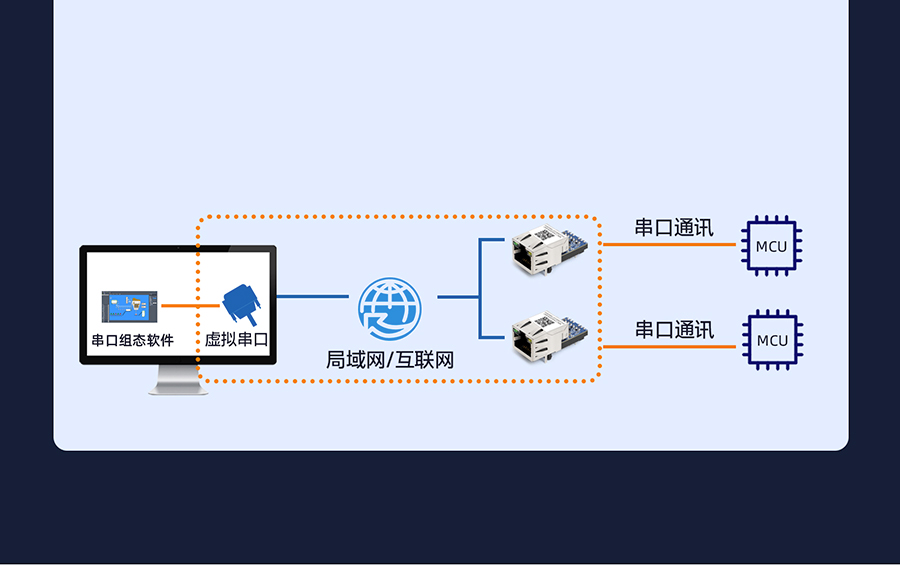

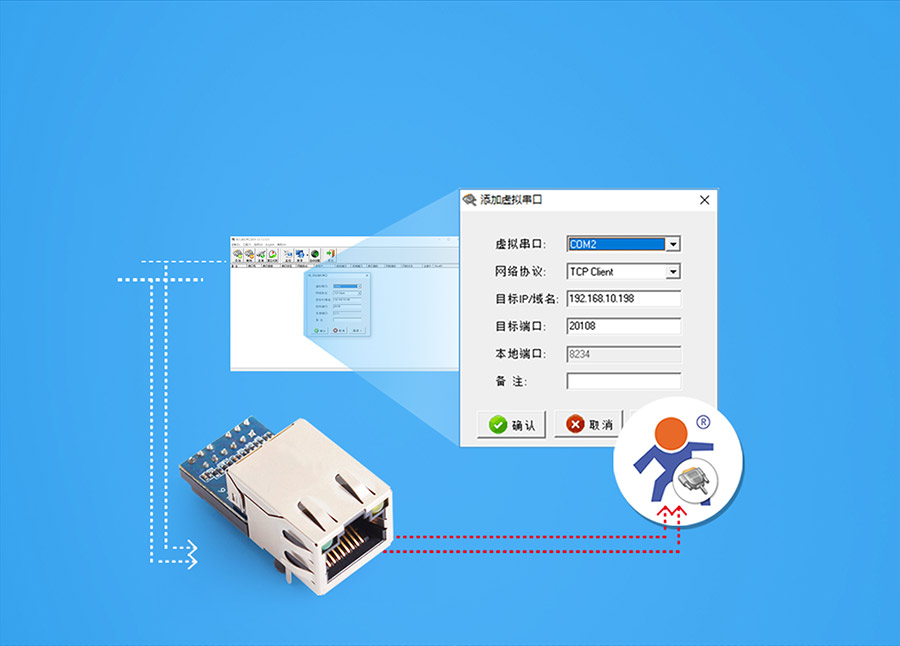

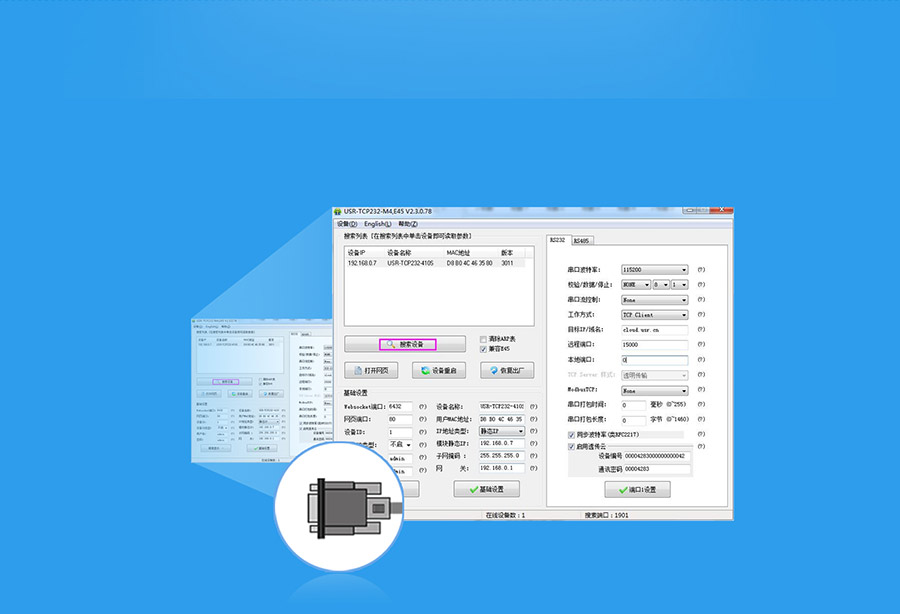

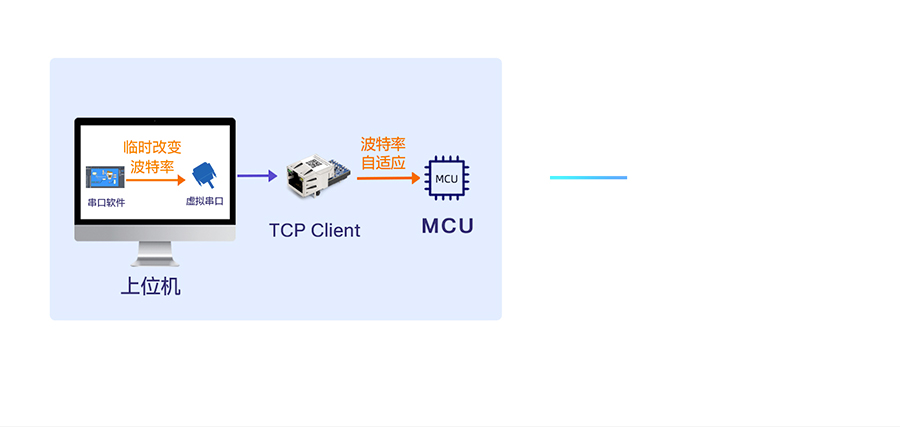

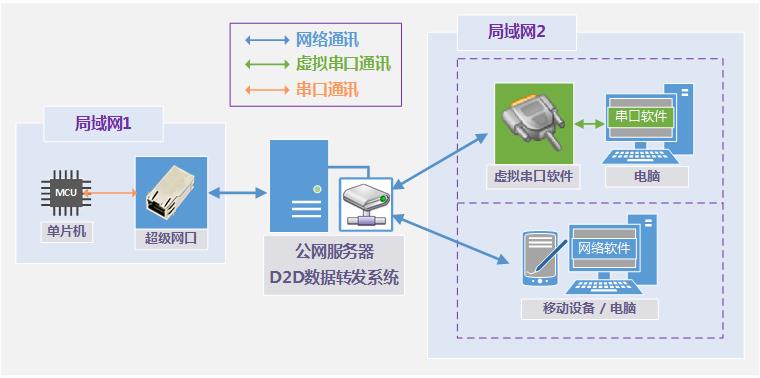

解决PC端软件作为串口无法与联网
设备通信的难题

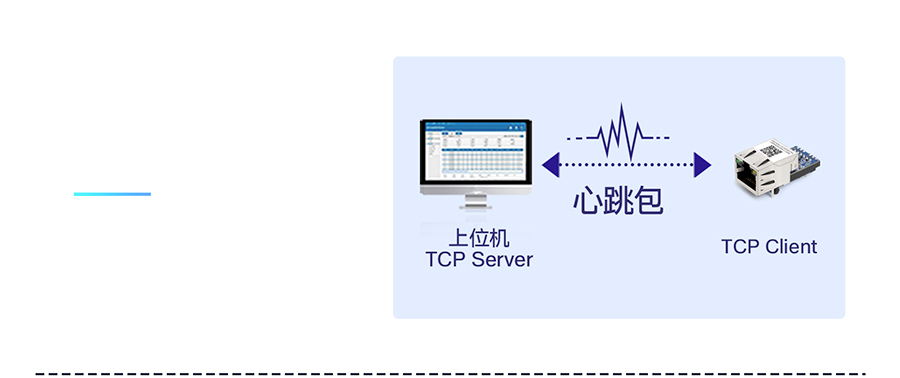

解轻松识别死链接,并自动重连,防止数据因断电、
断网造成丢包
轮询机制可有效解决数据并发造成的粘连拥堵问题
(需固件3009或更高)

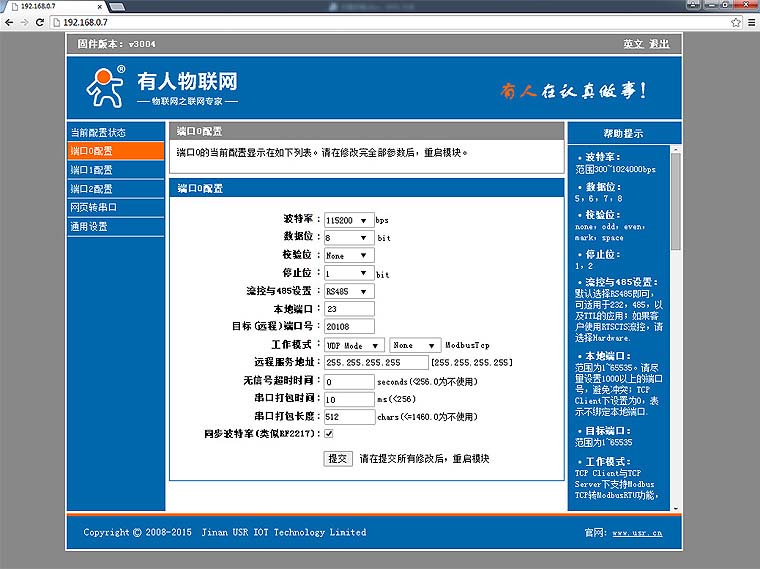

根据项目需求设计内置网页,实现网页控制、
网页数据采集等功能
解决PC端软件作为串口无法与联网
设备通信的难题
解轻松识别死链接,并自动重连,防止数据因断电、
断网造成丢包
轮询机制可有效解决数据并发造成的粘连拥堵问题
(需固件3009或更高)
根据项目需求设计内置网页,实现网页控制、
网页数据采集等功能

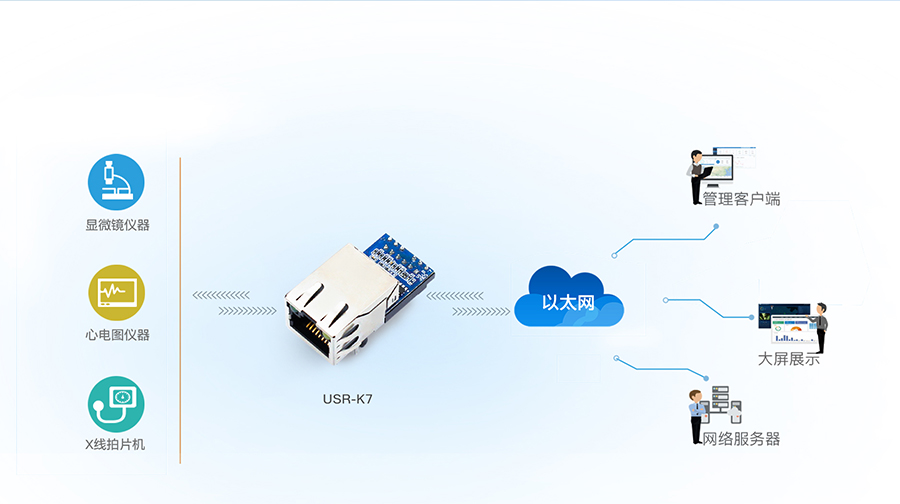

传统医疗器械的串口与PC通信不便,利用K7可快速实现串口与
网口的数据透传,节省人力,同时还可将多台医疗设备组成局域网。

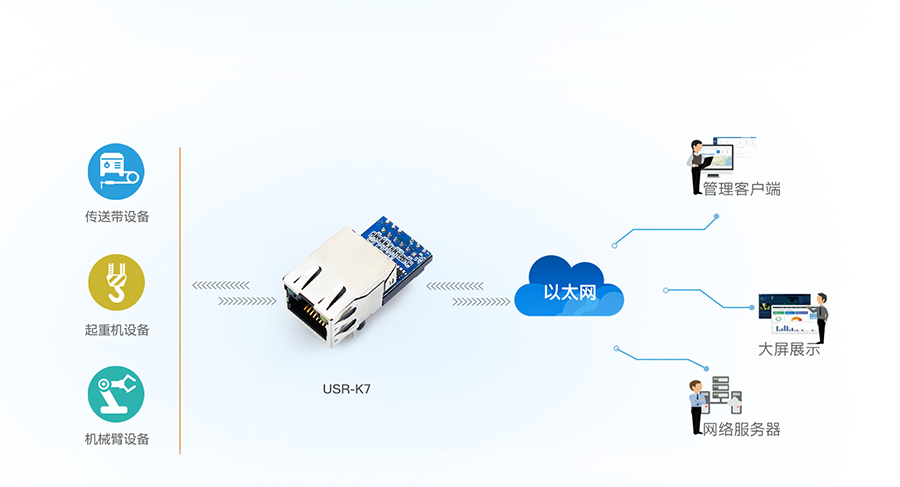

传统的串口设备不具备联网能力,K7集成优化的TCP/IP协议栈,
可提供串行通讯转TCP/IP网络方案,提升工业自动化水平。

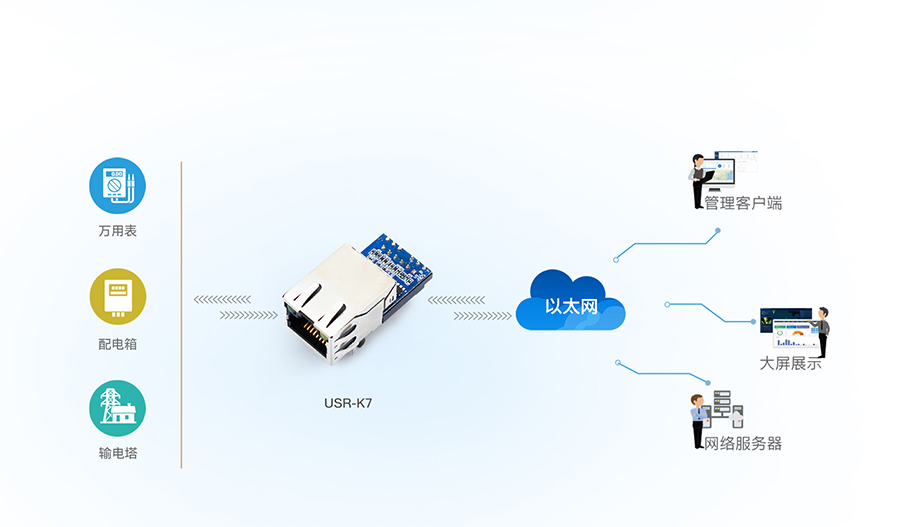

配电箱终端的电能数据需要实时采集、上报,K7 体积小巧,工业级设计,
性能稳定,可提供可靠、稳定的联网功能,适用电力监控的集成项目需求
分类 |
参数 |
数值 |
硬件参数 |
工作电压 |
DC 3.0~3.6 V,(3.3V最佳) |
工作电流 |
130mA@3.3V |
|
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
|
封装形式 |
插针式封装 |
|
串口波特率 |
600~1M(bps) |
|
软件参数 |
网络协议 |
IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket |
IP获取方式 |
静态IP、DHCP |
|
域名解析 |
支持 |
|
用户配置 |

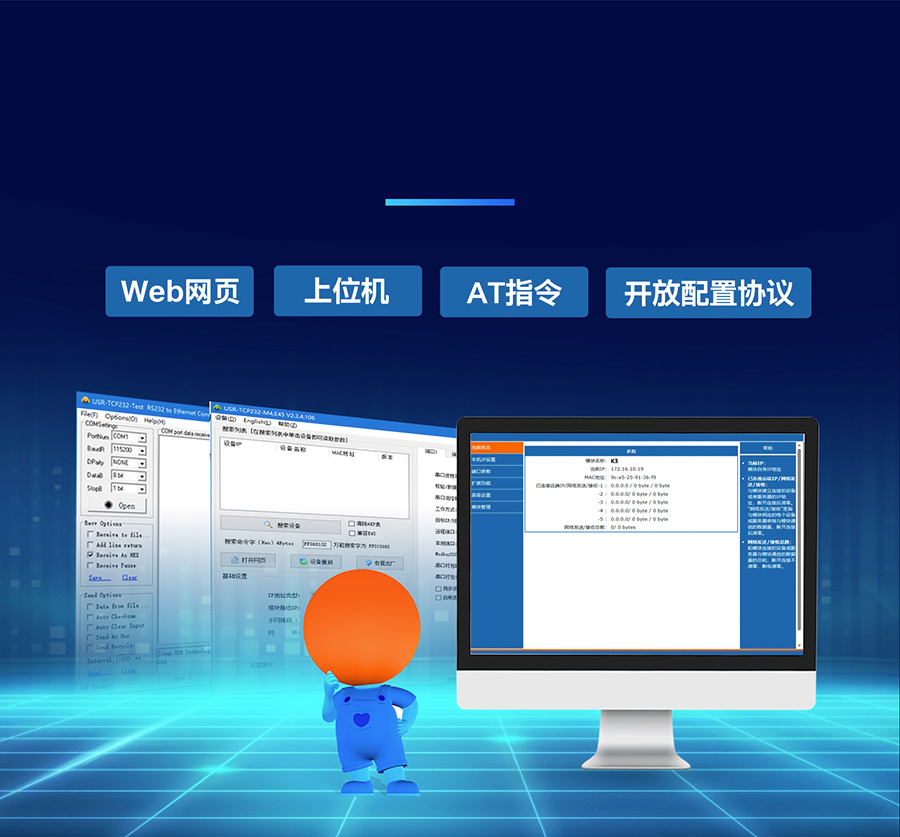

软件配置,网页配置,AT指令配置 |
|
简单透传方式 |
TCP Server/TCP Client/UDP Server/UDP Client |
|
Modbus |
支持Modbus网关 |
|
网页转串口 |
支持WebSocket通信方式的网页转串口 |
|
Httpd Client |
支持 |
|
类RFC2217 |
支持 |
|
自定义网页 |
支持 |
|
网络缓存 |
发送:16Kbyte;接收:16Kbyte; |
|
串口缓存 |
发送:2Kbyte;接收:2Kbyte; |
|
平均传输延时 |
局域网内<10ms |
|
配套软件 |
虚拟串口软件、透传云测试软件、参数设置软件 |
|
其他
|
认证 |
CE、FCC、ROHS |
可靠等级 |

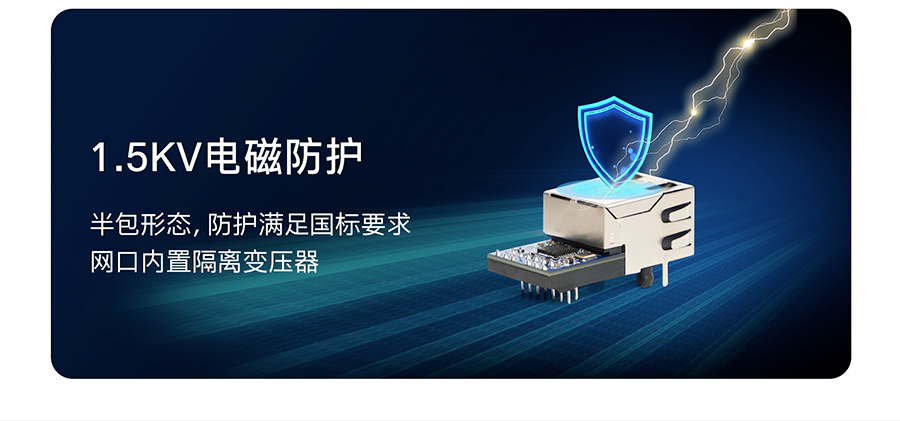

1.5KV电磁隔离 |
|

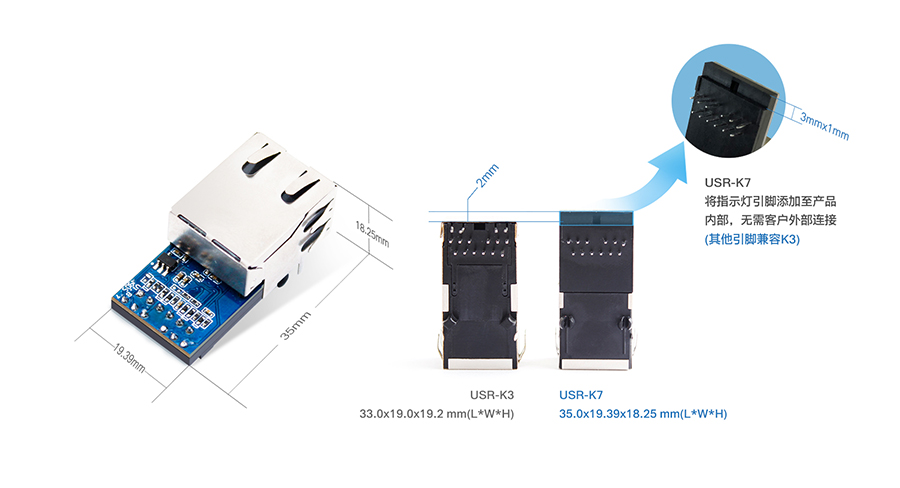

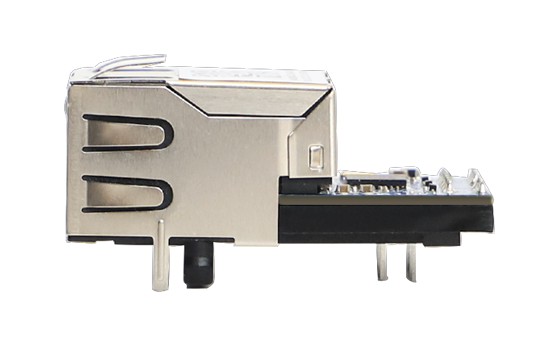

尺寸 |
33.0x19.39x18.25 mm(L*W*H)(含弹片和底柱) |
|
工作温度 |
-40~85℃ |
|
存储温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
