采用USR私有协议组网,多节点采集数据;通过网络或串口方式,
实现由端到云的数据传输;用户无需过问中间环节,即可快速搭建LoRa应用方案。

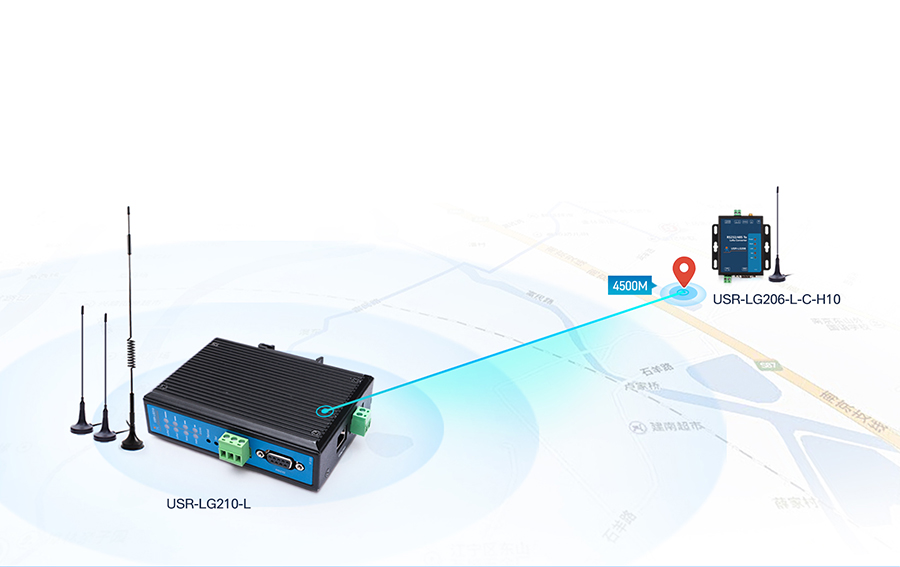

方案升级,高增益、高接收灵敏度,大幅增加通讯距离。
(测试条件:晴朗,空旷,最大功率,天线增益3.5dBi,高度大于2m,空中速率0.814Kbps)

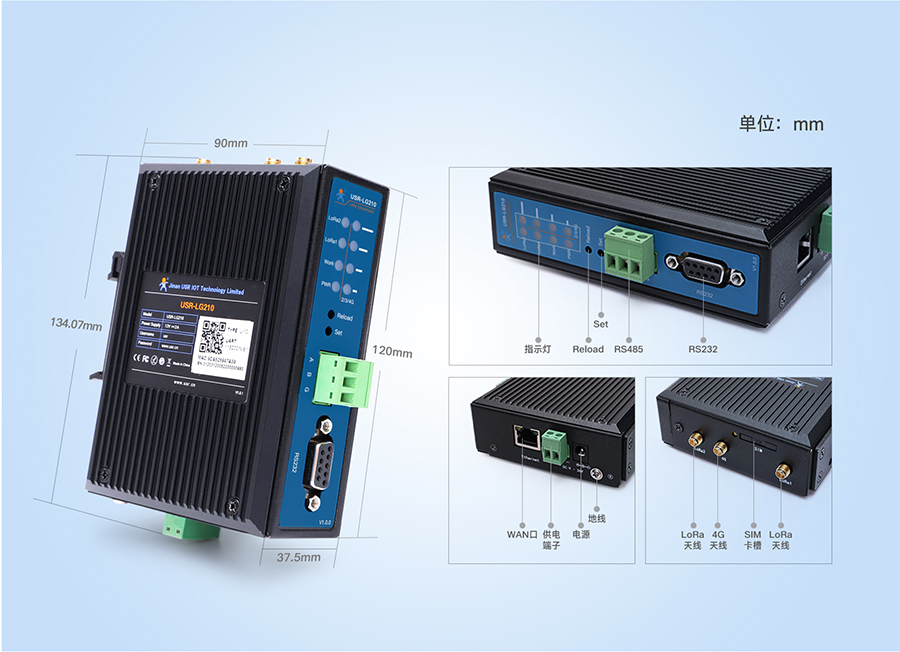

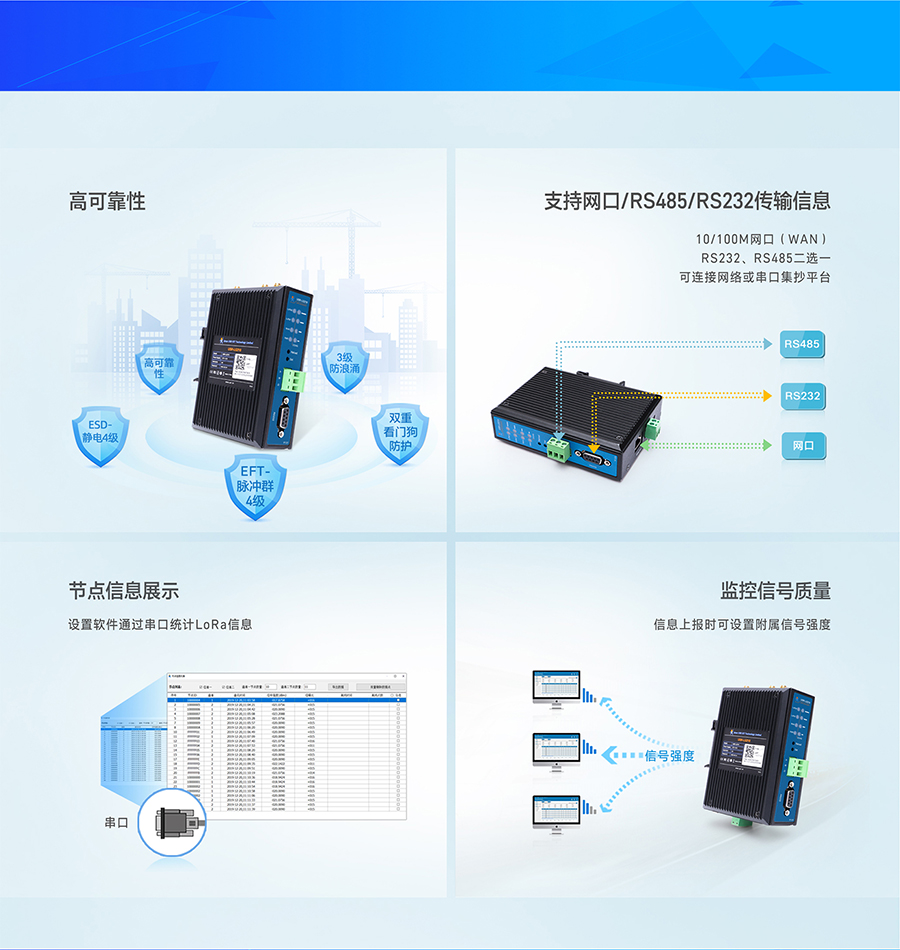

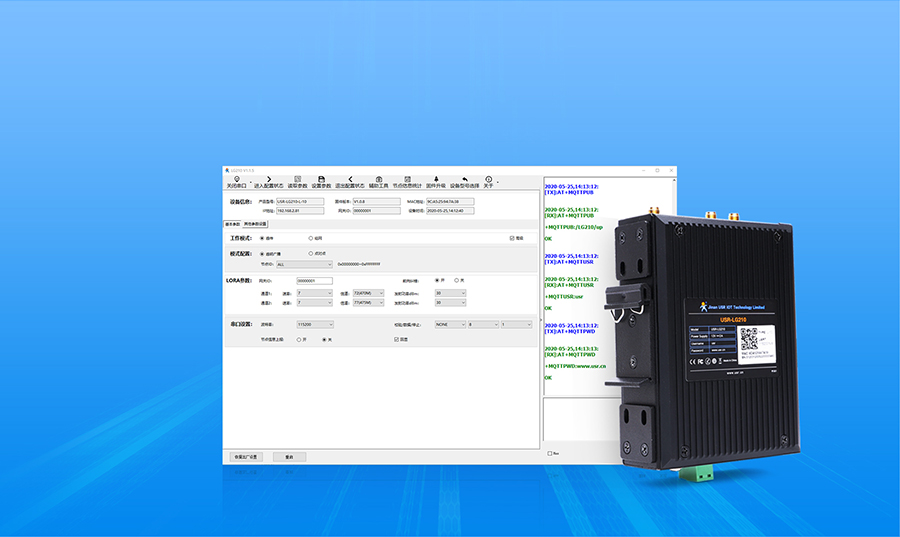

支持导轨式安装,设置软件快速配置,操作简单,使用方便。

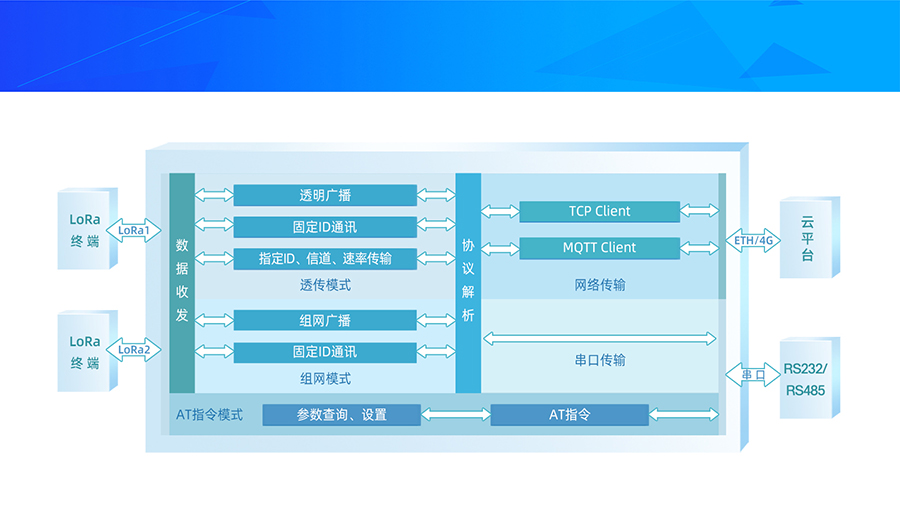

服务器与设备间可直接透明传输,所收即所发,简单易用,

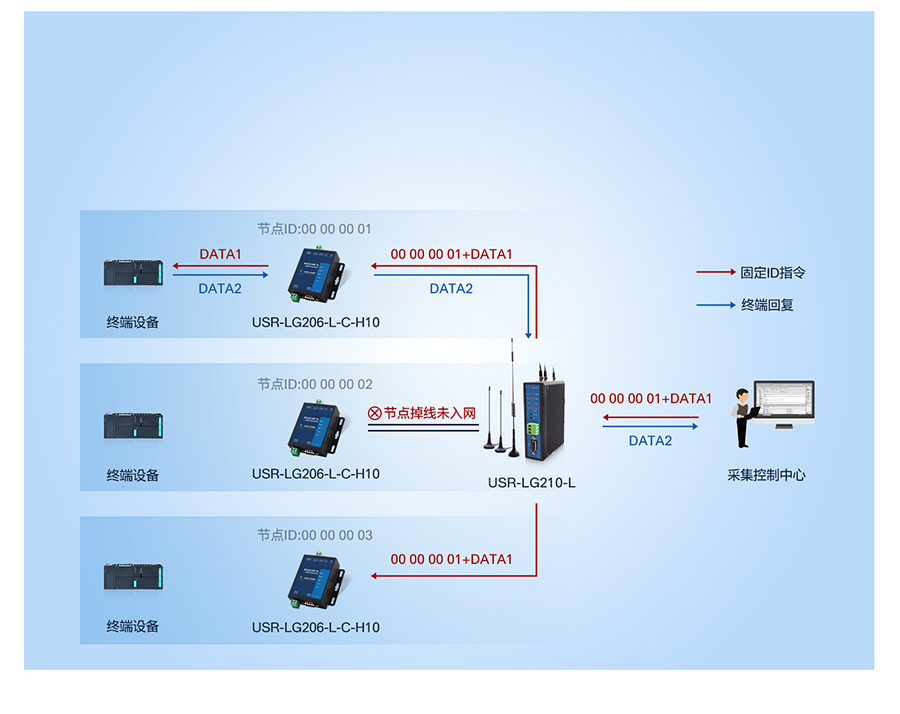

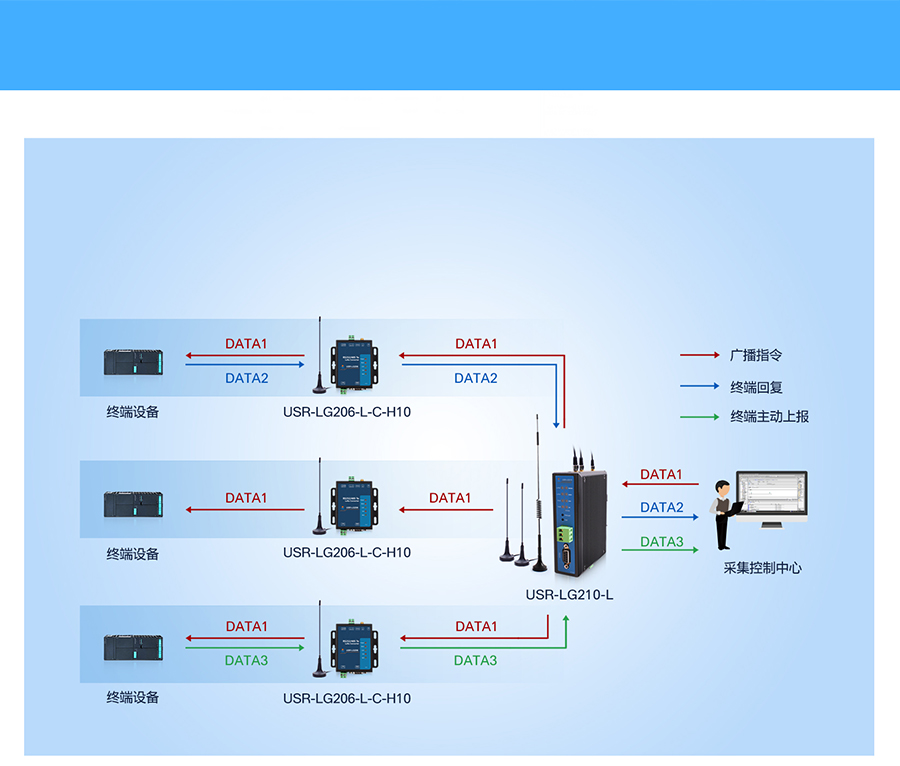

LG210-L支持一对一和一对多通信。
设备通过LoRa终端与集中器入网配对后方可进行通信。
设备入网后,以集中器为中心对设备进行局域化分区管理,
但集中器与服务器之间需以指定的信息格式传递信息。

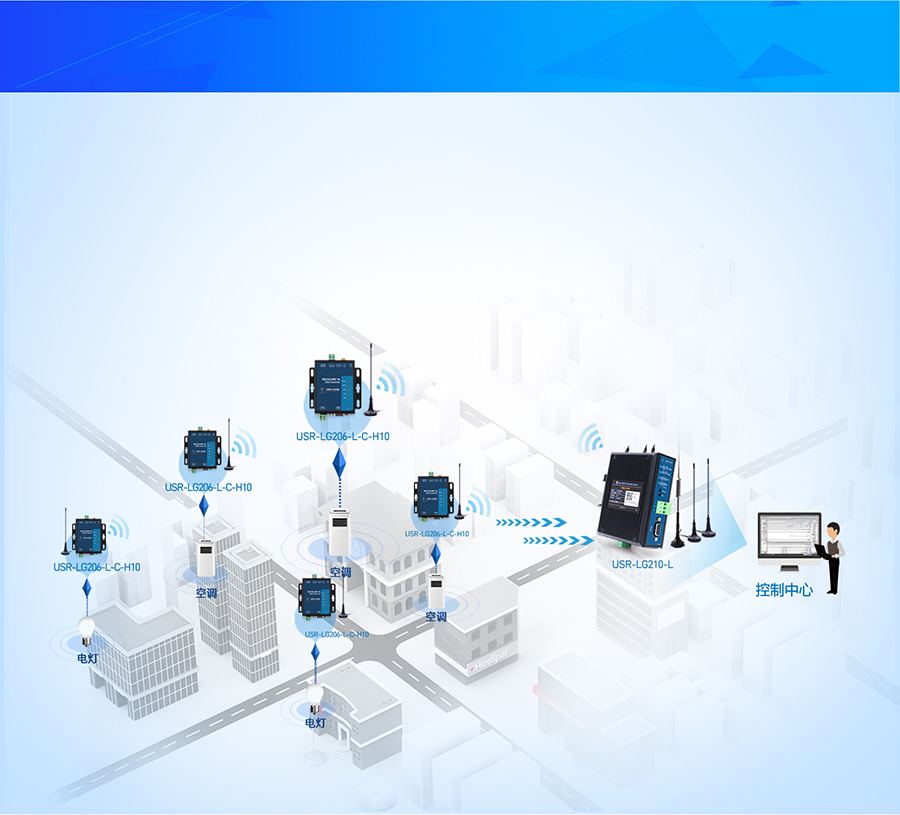

大型办公楼需对空调、电灯等设备进行分区域管理。此时,可选用多个
LG210-L与不同区域内的空调、电灯等设备连接,分别控制不同区域内相关设备的启停。

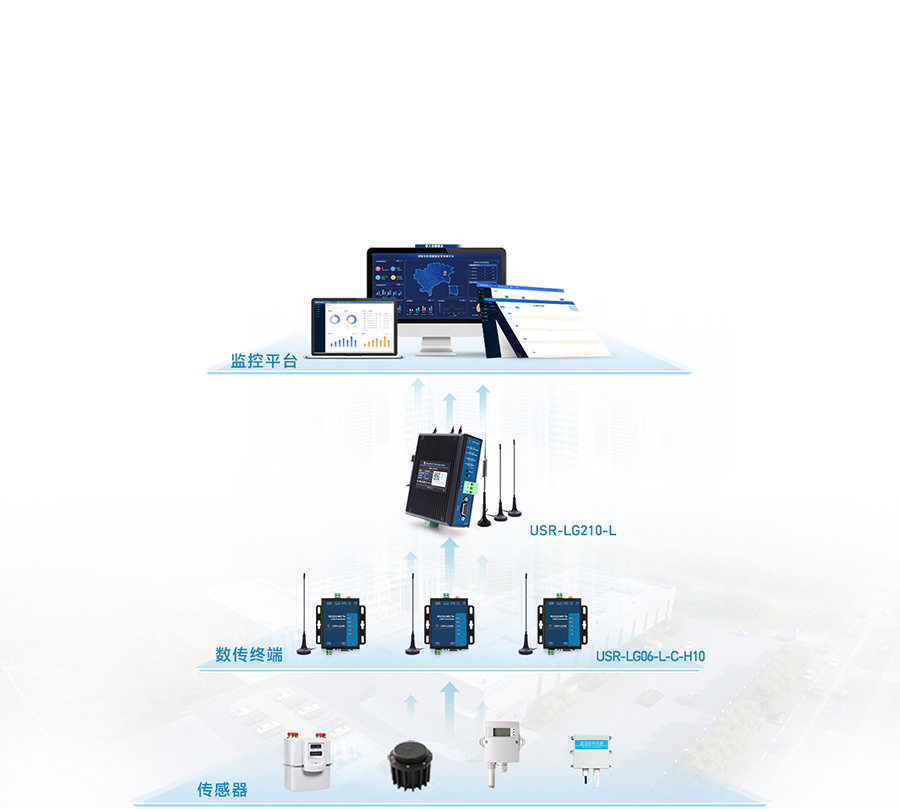

LG210-L与仓储内的温湿度传感器相连,对其下发指令,实时接收仓储内设备温湿度参数,并上传监控平台。
工作人员可根据收集到的参数,对仓储情况进行判断,及时对货物进行调配,节约资源。
大型办公楼需对空调、电灯等设备进行分区域管理。
此时,可选用多个LG210-L与不同区域内的空调、
电灯等设备连接,分别控制不同区域内相关设备的启停。
LG210-L与仓储内的温湿度传感器相连,对其下发指令,实时接收
仓储内设备温湿度参数,并上传监控平台。
工作人员可根据收集到的参数,对仓储情况进行判断,
及时对货物进行调配,节约资源。
项目 |
描述 |
|

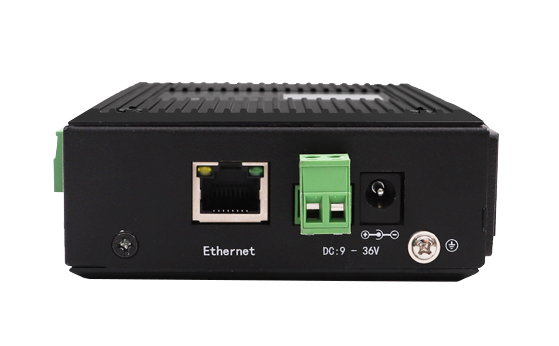

有线网口 |
有线WAN口 |
WAN * 1 |
LoRa |
协议 |
私有协议 |
频段 |
398MHz~510MHz,共分113个信道 |
|
通道 |
双数据通道 |
|
发射功率 |
24dBm~30dBm |
|
天线 |
默认吸盘天线(470MHz) |
|

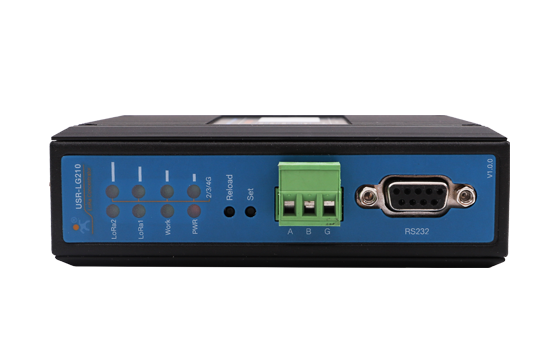

RS232/485 |
波特率 |
2400bps~460800bps |
按键 |
Reload |
一键恢复出厂设置、固件升级 |
Set |
预留 |
|
指示灯 |
状态指示灯 |
电源,Work指示,LoRa数据收发 |
温度 |
工作温度 |
USR-LG210-L-10 : -40℃ ~ +85℃ USR-LG210-L-42 : -20℃ ~ +70℃ |
存储温度 |
-40℃ ~ +125℃ |
|
湿度 |
工作湿度 |
5%~95%RH(无凝露) |
存储湿度 |
1%~95%RH(无凝露) |
|
供电 |
供电电压 |
DC9~36V |
工作电流(Max) |
USR-LG210-L-10:0.75A@12V(标配12V/1A) |
|
USR-LG210-L-42:1.25A@12V(标配12V/2A) |
项目 |
描述 |
||
4G模组 |
支持频段 |
TDD-LTE |
Band 38/39/40/41 |
FDD-LTE |
Band 1/3/8 |
||
WCDMA |
Band 1/8 |
||
TD-SCDMA |
Band 34/39 |
||
GSM/GPRS/EDGE |
Band 3/8 |
||
技术规范 |
TDD-LTE |
3GPP R9 CAT4 下行 150 Mbps,上行 50 Mbps |
|
FDD-LTE |
3GPP R9 CAT4 下行 150 Mbps,上行 50 Mbps |
||
WCDMA |
HSPA+ 下行速率 21 Mbps 上行速率 5.76 Mbps |
||
TD-SCDMA |
3GPP R9 下行速率 2.8 Mbps 上行速率 2.2 Mbps |
||
GSM/GPRS/EDGE |
MAX:下行速率 384 kbps 上行速率 128 kbps |
||
SIM/USIM卡 |
标准6针SIM卡接口,3V/1.8V SIM卡 |
||
天线 |
全频吸盘天线 |
||
指示灯 |
状态指示灯 |
2/3/4G信号 |
