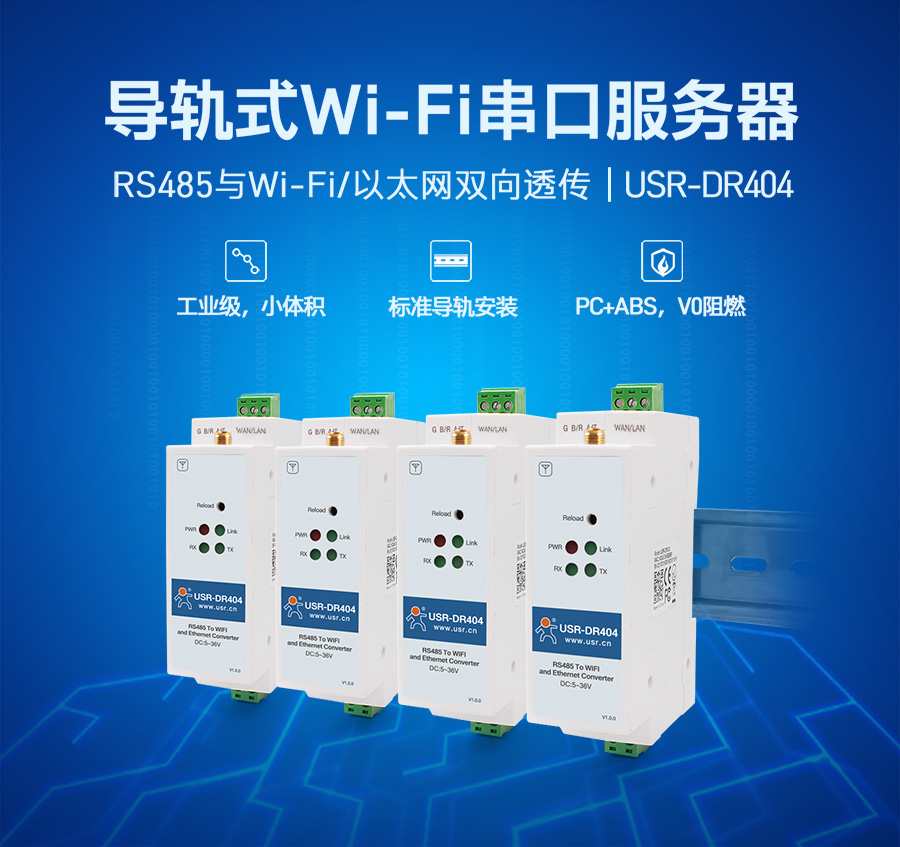

导轨式WIFI串口服务器 USR-DR404/403

工业级 | 小体积 | 标准导轨安装 | PC+ABS

USR-DR404/DR403串口服务器实现串口转WIFI、串口转以太网、以太网转WIFI功能，能够将RS485/RS232串口转换成TCP/IP网络接口，实现RS485/RS232串口与WIFI/以太网的数据双向透明传输。

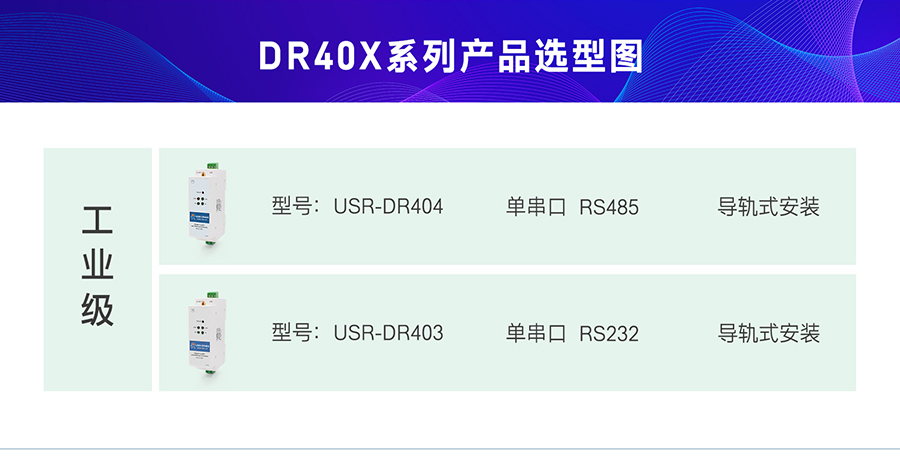

(注：DR404为RS485串口，DR403为RS232串口)

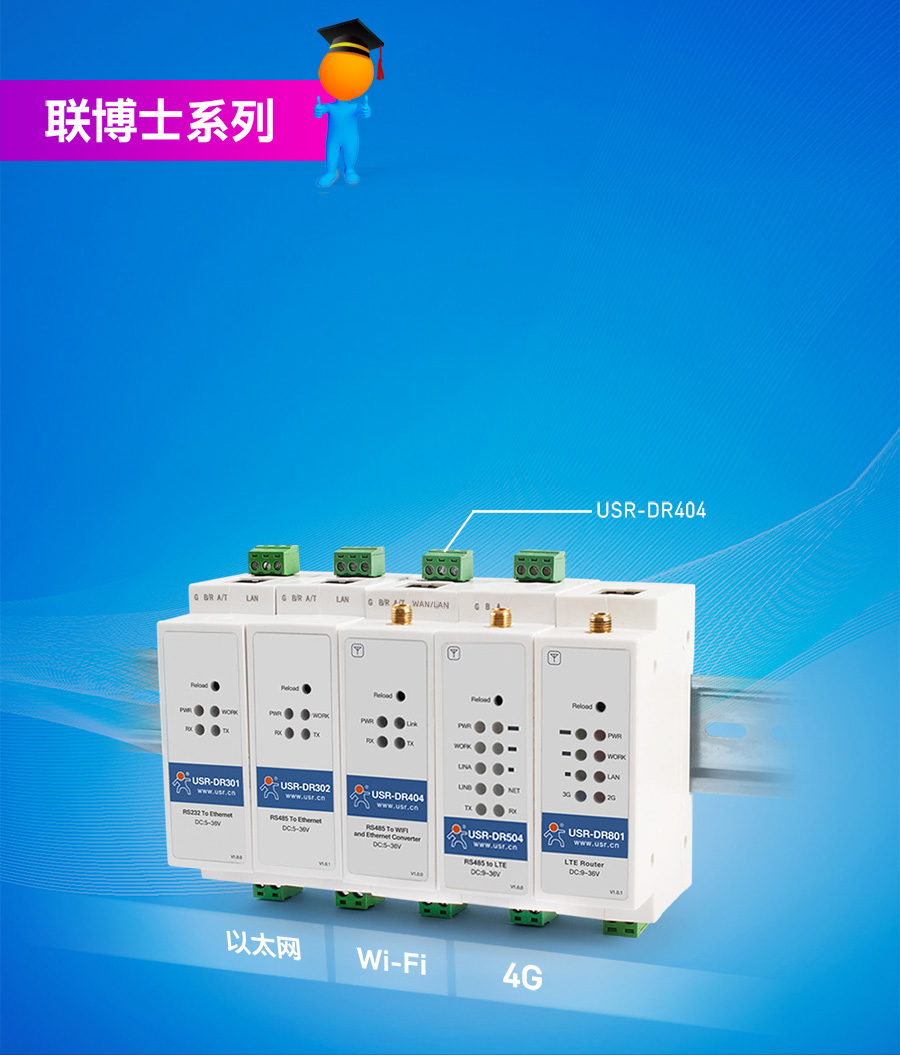

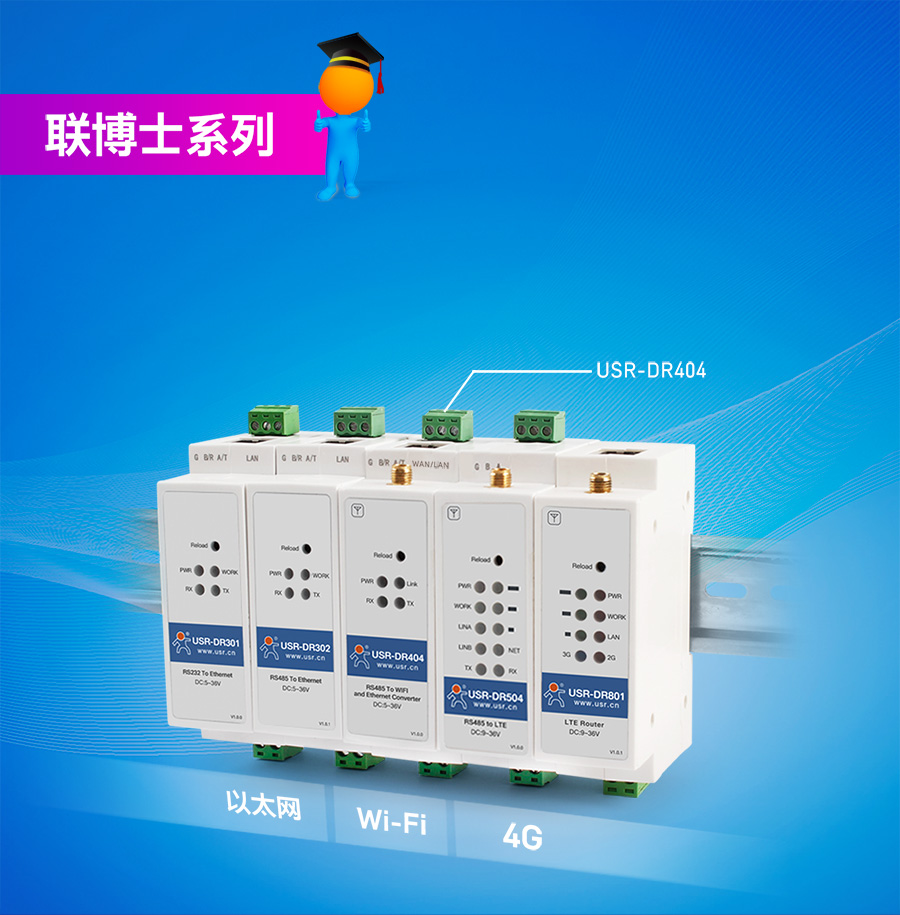

联博士(DR)是有人物联网最新推出的的导轨系列产品，包含串口服务器、4G DTU、
4G工业路由器等不同种类；自带35mm导轨卡扣，适合导轨式联网场景应用。
以下是基于Wi-Fi网络的导轨式串口服务器产品：USR-DR404

联博士(DR)是有人物联网最新推出的导轨系列产品，
包含串口服务器、4G DTU、4G工业路由器等不同种类；
自带35mm导轨卡扣，适合导轨式联网场景应用。
以下是基于Wi-Fi网络的导轨式串口服务器产品：USR-DR404

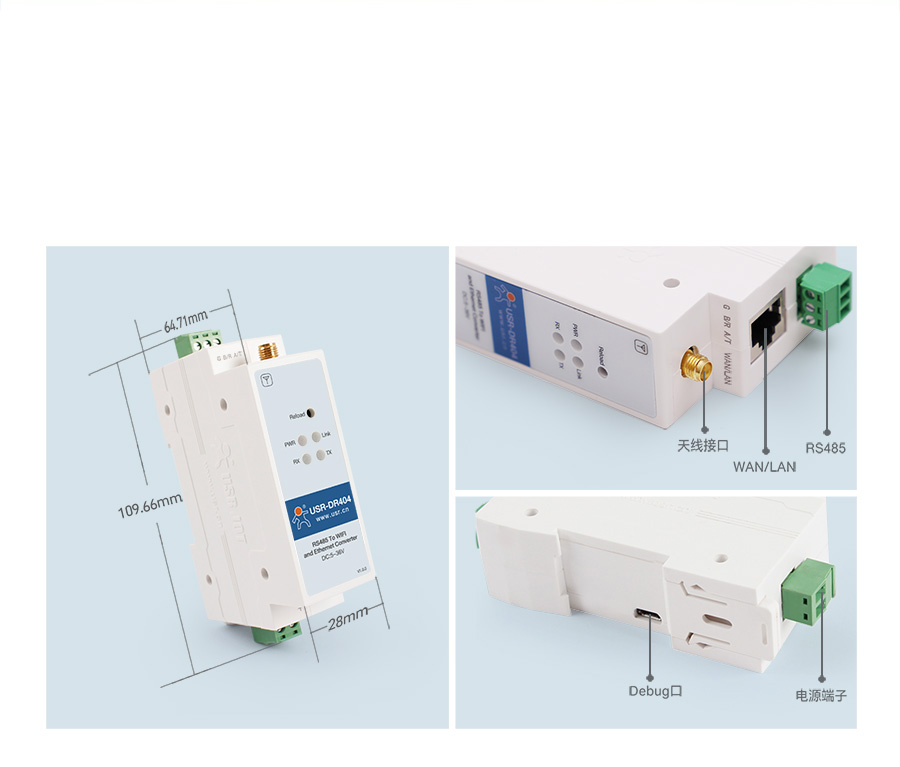

产品细节

PC+ABS材质，轻便易携，成本可控，性价比高；V0级阻燃，确保产品安全使用

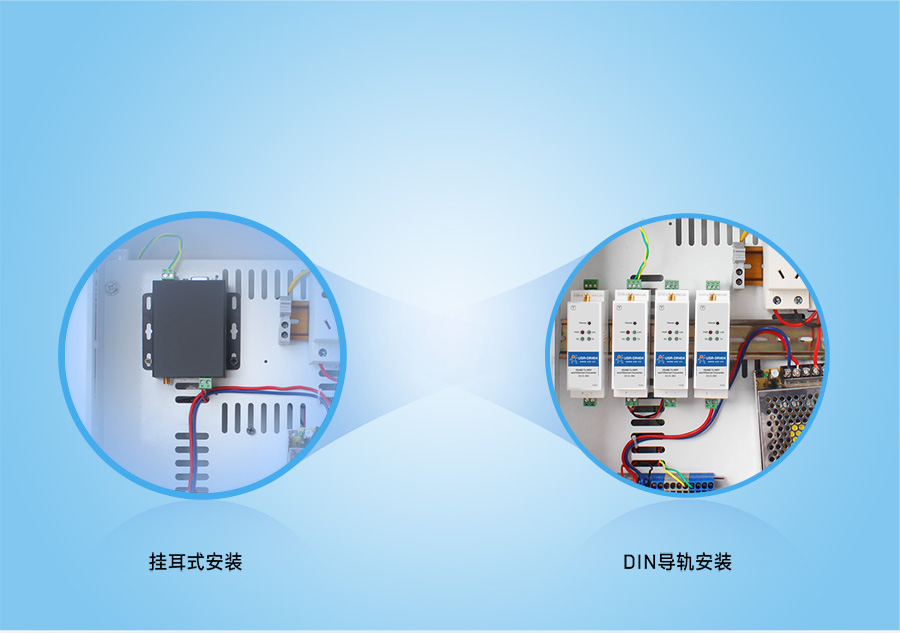

导轨式安装

体积小巧，占用空间少，应用范围广；导轨卡扣，灵活易安装，
管理维护少，性价比高

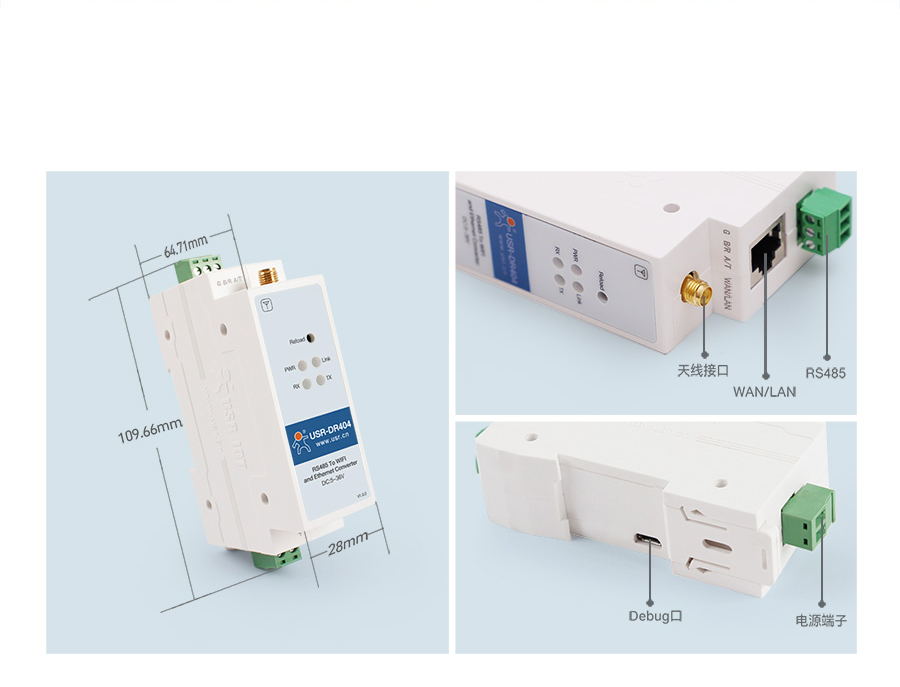

产品细节

PC+ABS材质，轻便易携，成本可控，性价比高；
V0级阻燃，确保产品安全使用

导轨式安装

体积小巧，占用空间少，应用范围广；
导轨卡扣，灵活易安装，
管理维护少，性价比高

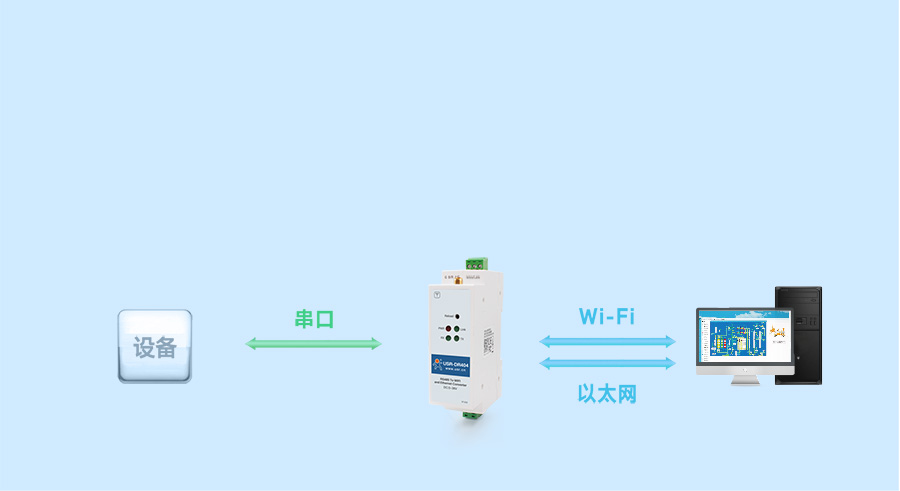

基本功能

实现RS485与Wi-Fi/以太网间的数据双向透明传输功能

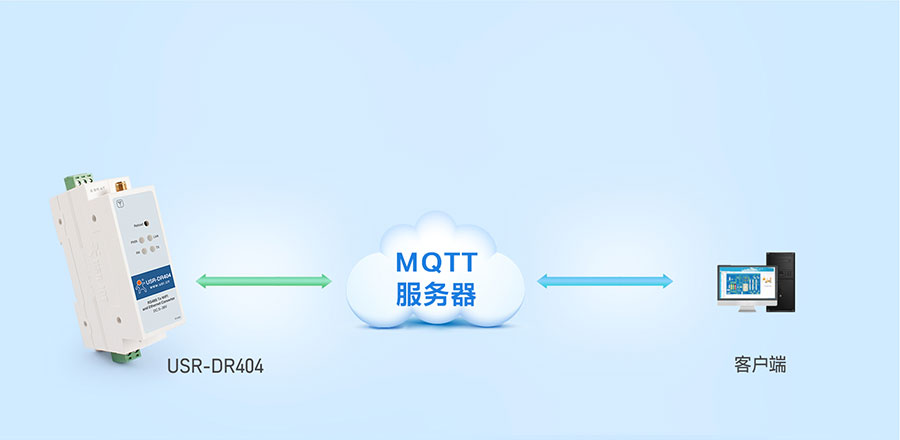

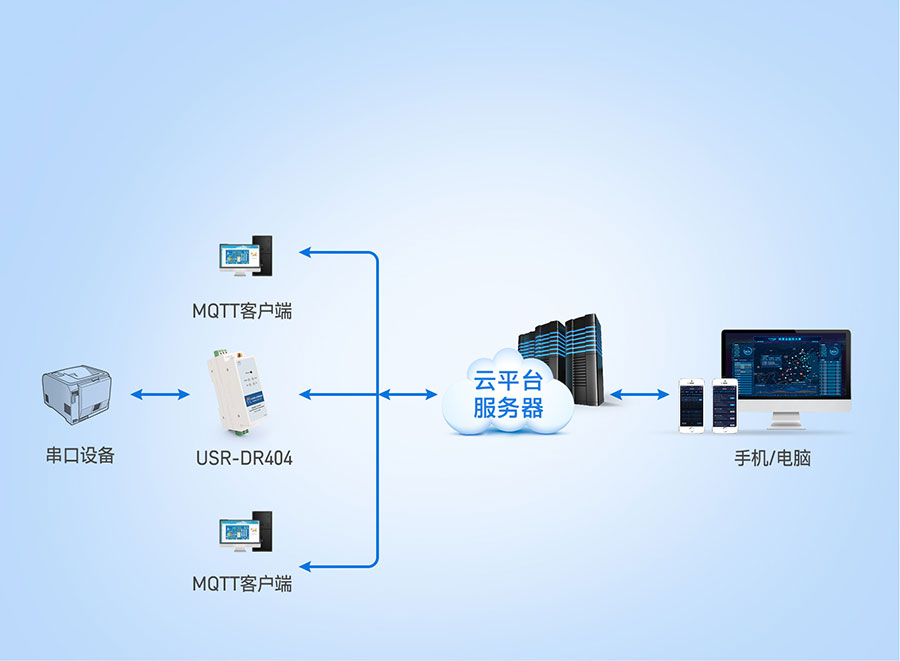

MQTT功能

可通过以太网或者WIFI连接MQTT服务器，DR404作为客户端，
连接不同的云平台，实现DR404与MQTT客户端之间的通讯。

MQTT通信应用

设备可订阅其他MQTT客户端消息，也可向服务器发布主题信息。
支持订阅6条消息、发布6条主题。使用范围更广，适用场景更多。
用户可通过终端设备或云平台查看设备相关信息。

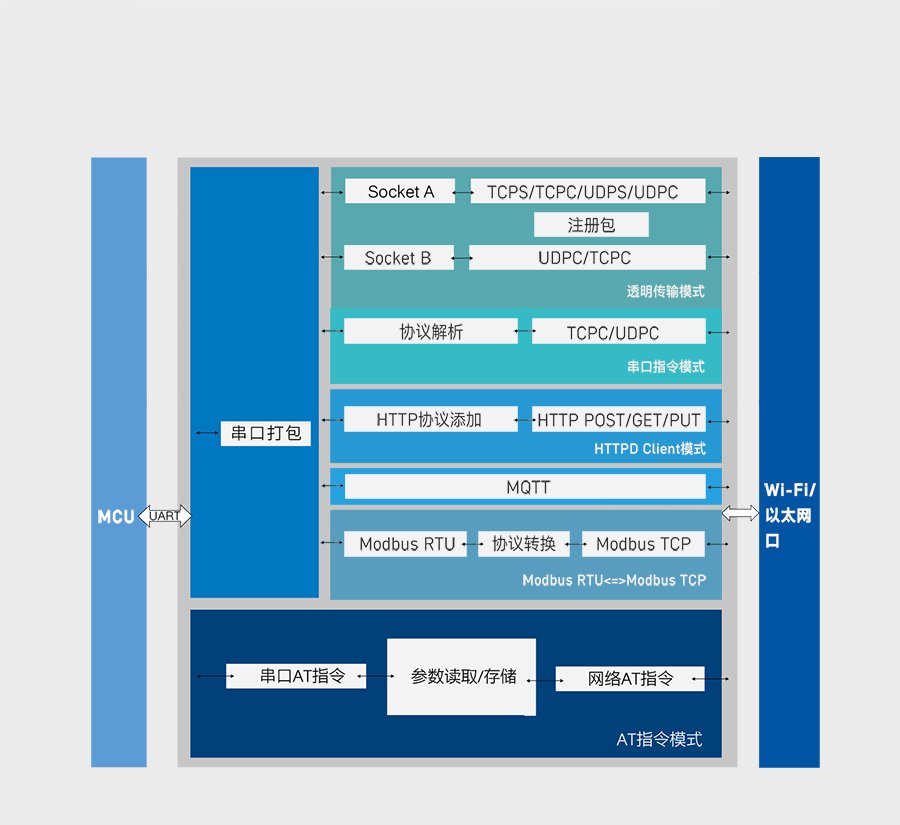

功能结构

工作模式

透明传输模式

数据通过DR404在串口与Wi-Fi/以太网之间双向透明传输，
实现串口设备与网络设备间的数据传输

串口指令模式

用户根据协议发送数据至服务器，无需重启即可向不同服务器发送数据。

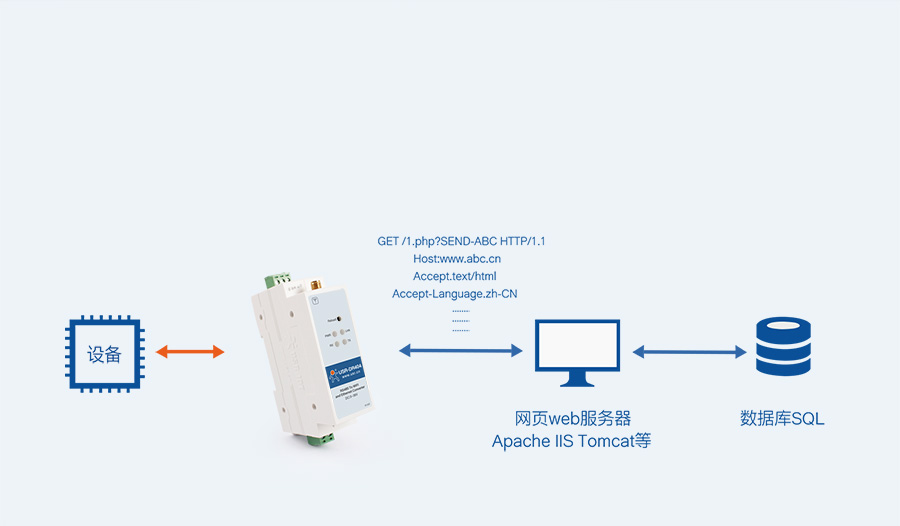

HTTPD Client 模式

用户通过AT指令或网页设置完成HTTP报头后，DR404可将数据传向HTTP
服务器端，或从HTTP服务器端获取数据。

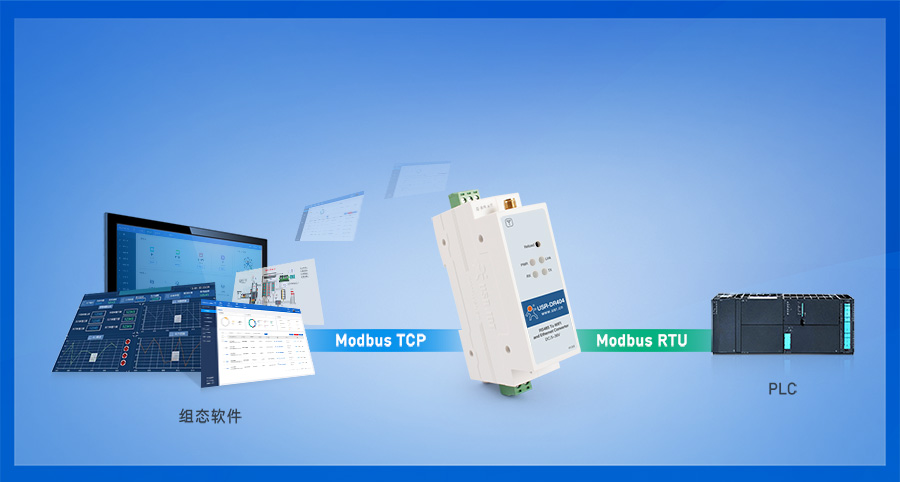

支持Moudbus网关

Modbus TCP 与 Modbus RTU 互转模式

AT命令模式

用户可通过发送AT指令的方式查询DR404当前状态或设置相关参数。

特色功能

远程监控与升级

远程监控：实时监测设备运行状态。
远程升级：实现设备与服务器间的固件升级。

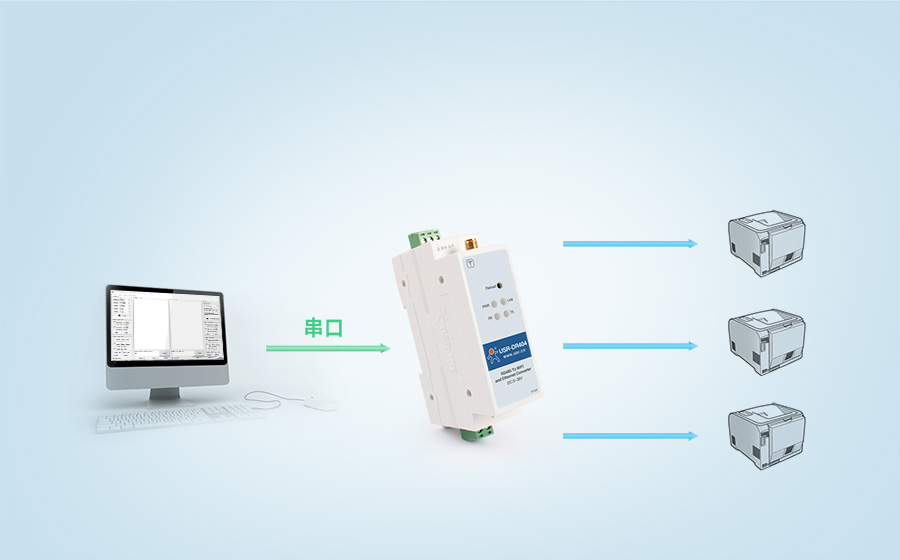

套接字分发

透传模式下，串口设备可将数据发往指定Socket链接；
每路Socket的网络数据均通过串口发送给串口设备。

快速联网协议USR-LINK

手机连接DR404的AP，可通过查询周围AP的SSID信息列表，
直接在手机设置DR404连接指定的AP，方便
快捷，无需操作DR404，即可快捷联网。

自定义注册包、心跳包

注册包用于向服务器标识设备信息，
便于服务器识别设备。

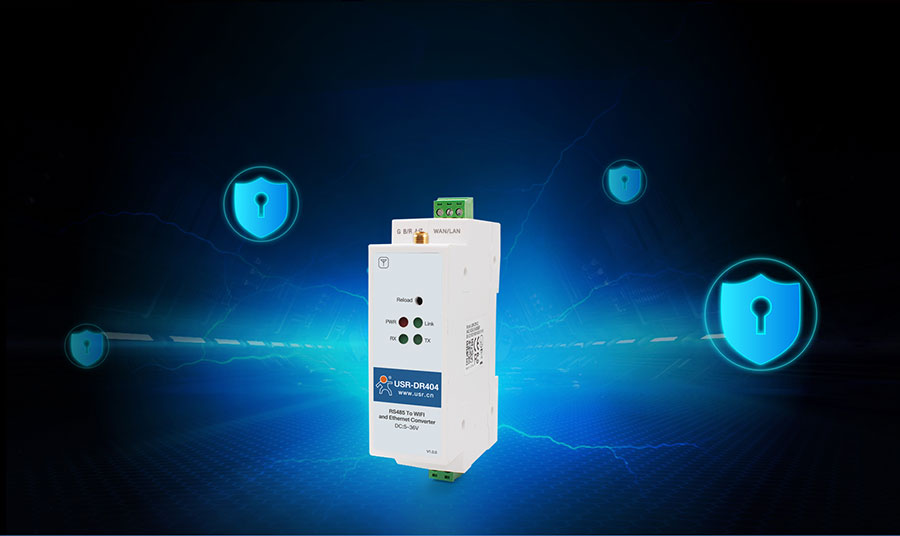

硬件防护

ESD 4级静电防护、3级浪涌防护、EFT 3级电快速瞬变脉冲群防护。

应用案例

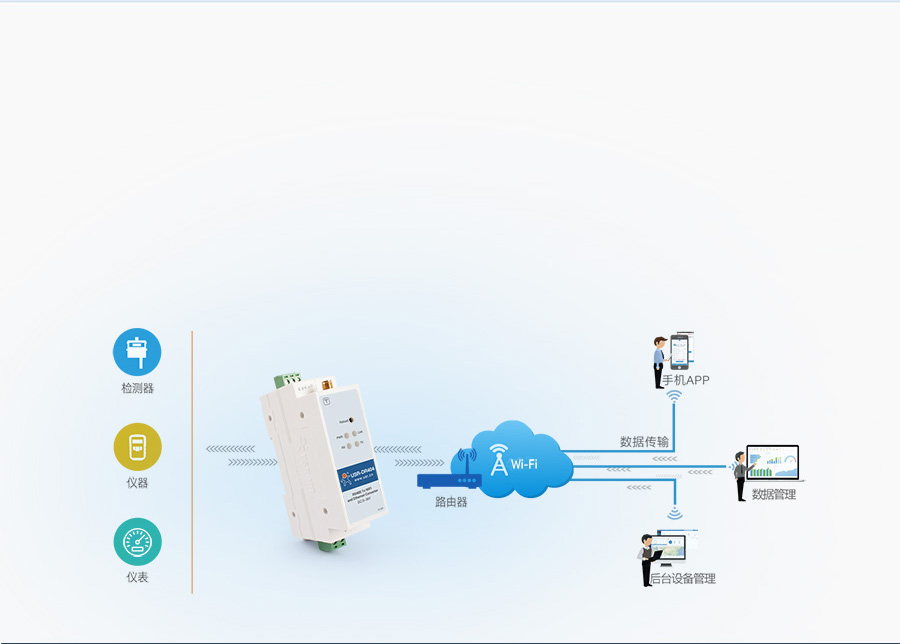

智慧工厂数据采集联网传输

DR404与工厂里的串口设备相连，将设备运行数据实时上传至本地监控平台或
有人云平台；工作人员通过监测平台即可动态了解被监测设备的运转情况。

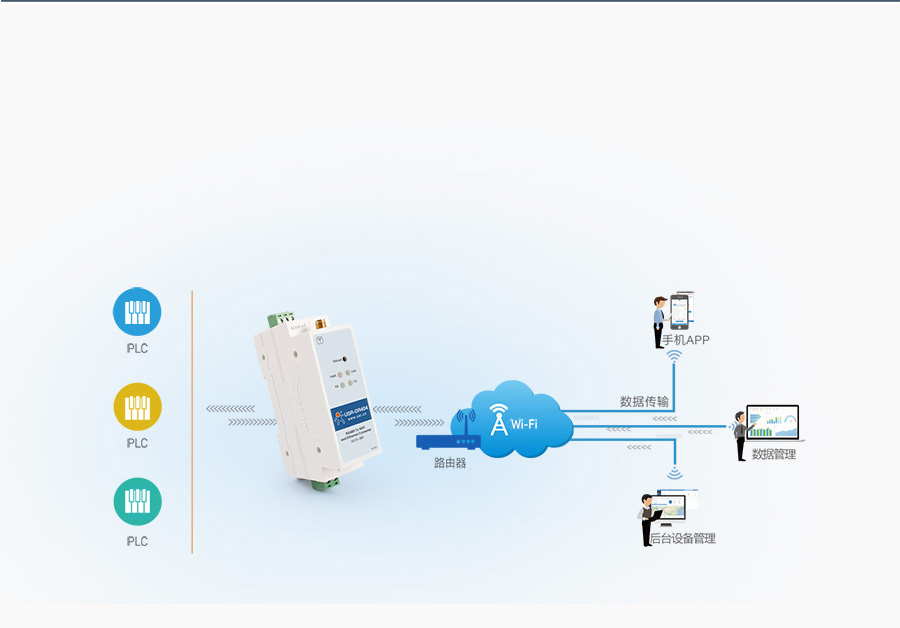

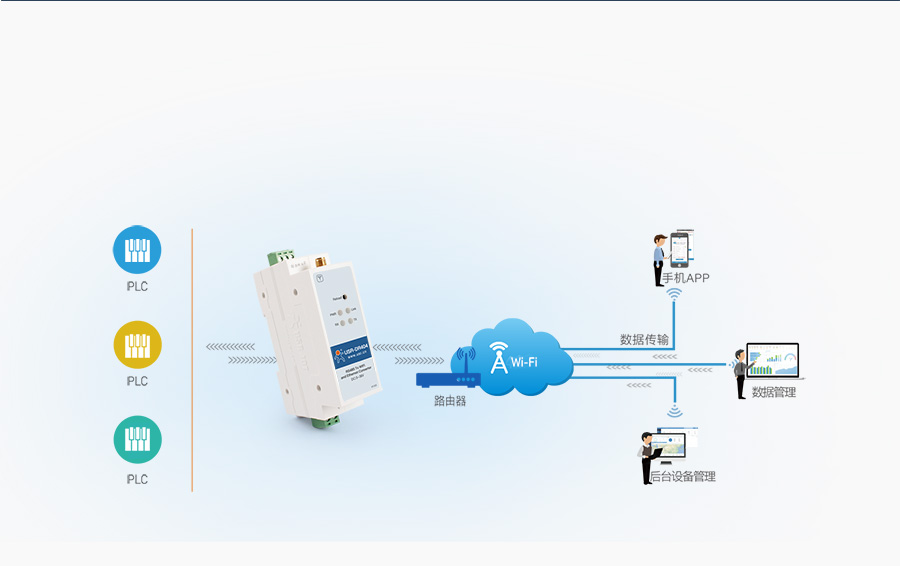

纺织机械工厂数据采集传输

DR404体积小，方便狭小空间使用；自带DIN导轨，便于壁挂安装；可将PLC机柜的
终端数据快速上传至监测平台，工作人员可实时了解PLC工作情况。

智慧工厂数据采集联网传输

DR404与工厂里的串口设备相连，
将设备运行数据实时上传至本地监控平台或有人云平台；
工作人员通过监测平台即可动态了解被监测设备的运转情况。

纺织机械工厂数据采集传输

DR404体积小，方便狭小空间使用；自带DIN导轨，便于壁挂安装；
可将PLC机柜的终端数据快速上传至监测平台，
工作人员可实时了解PLC工作情况。

标签 WIFI串口服务器串口服务器

	项目	指标
无线参数	标准认证	FCC/CE
	无线标准	802.11 b/g/n
	频率范围	2.412GHz-2.484GHz
	发射功率	802.11b: +19dBm(Max.@11Mbps)
		802.11g: +18dBm(Max.@54Mbps)
		802.11n:+17dBm(Max.@HT20,MCS7) +17dBm(Max.@HT40,MCS7)
		用户可以配置功率
	接收灵敏度	802.11b: -89dBm（@11Mbps）
		802.11g: -81dBm（@54Mbps）
		802.11n: -73dBm（@HT20,MCS7） -71dBm（@HT40,MCS7）
硬件参数	数据接口	RS485：300～230.4Kbps
	数据接口	485接口(防浪涌，防雷保护,过流保护)
		以太网：10Mbps/100Mbps
	工作电压	DC5～36V
	工作温度	-40℃～85℃
	存储温度	-40℃～125℃
	尺寸	109.662864.71mm（LWH）
软件参数	无线网络类型	Station/AP/AP+Station模式
	安全机制	WPA-PSK/WPA2-PSK
	加密类型	TKIP/AES
	工作模式	透明传输、串口指令、HTTPD Client、Modbus TCP<=>Modbus RTU
	设置命令	AT+命令结构
	网络协议	TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
	最大TCP连接数	24
	用户配置	Web服务器＋AT命令配置
	客户应用软件	支持客户定制应用软件
